Schéma électrique 3.2 1984
| Message : | |
|---|---|
tom_mvrk | le 14/02/2022 à 16:01 Bonjour a tous, je recherche le schéma électrique des 3.2 de 1984 (elles sont aussi proche des SC). je sais qu’il y a tout ce qu’il faut dans la rubrique téléchargement mais seulement pour les 88/89. est-ce que les Schémas restent les meme ? |
marc-w En ligne | le 14/02/2022 à 16:15 bonjour dans la rubrique téléchargement tu ouvre manuel d atelier 3l2 ensuite quand tu as ouvert tu as la dernier fichier du bas sous les circuit électrique tu ouvre le livre d atelier et dans celui ci tu as tous les circuit par années et fonctions |
| tom_mvrk | le 15/02/2022 à 06:59 Merci marc, Mais je ne trouve que le plan électrique détaillé du model 88 ainsi que les schéma simplifié (couleur etc.) sans précision de modèle ou pour le model 89 (fin de document. |
stephane85 | le 15/02/2022 à 08:41 Bonjour , faut aller dans le "Workshop manuel 3.2l , chapitre 9 , tu as tous les plans , y compris pour 1984 |

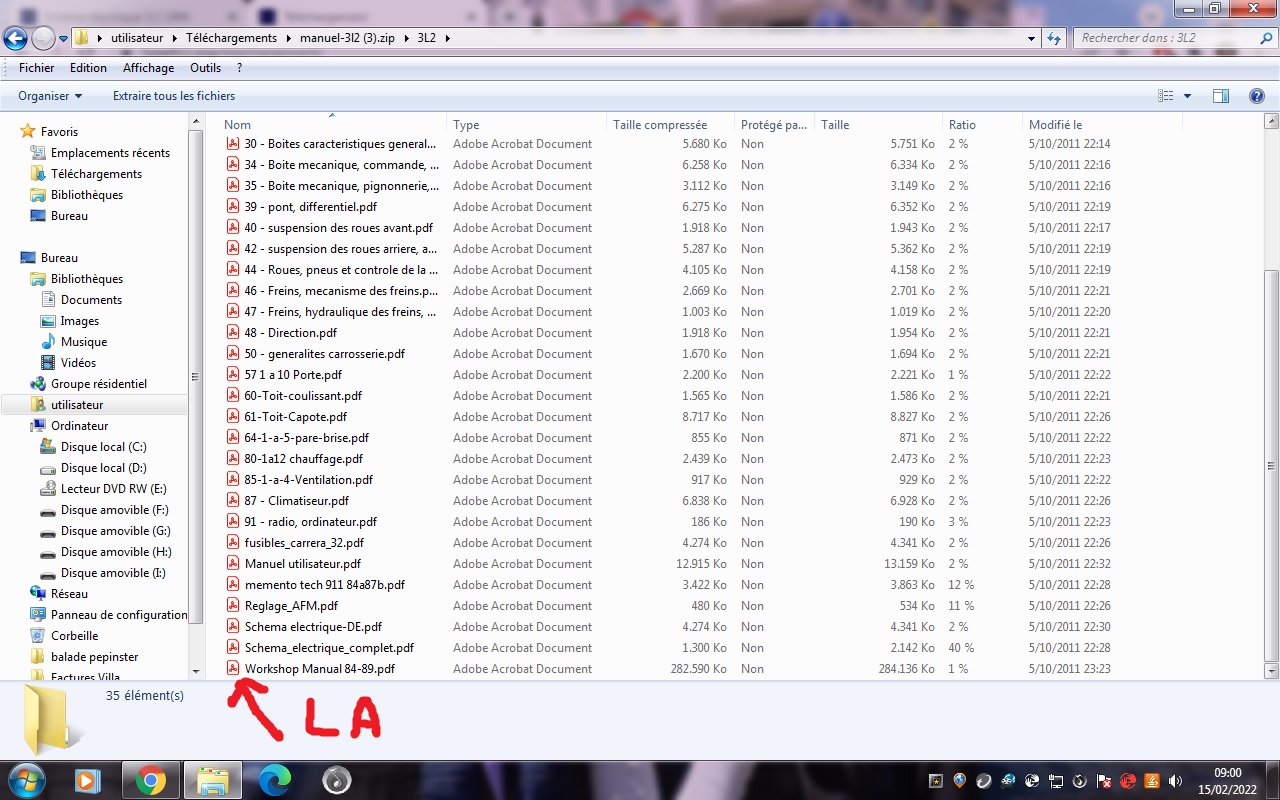

| marc-w En ligne | le 15/02/2022 à 09:03 bonjour tu ne regarde pas a la bonne place car tout y est !!!!!  |
| tom_mvrk | le 15/02/2022 à 10:51 Merci marc tout ça j’ai bien vu, top pour la partie fusible etc. Mais j’aimerai surtout m’assurer que le schéma électrique/faisceau de 84 reste inchangé du 89 en détail. comme ci joint (en gros avoir ce schéma estampillé 84) :  EDIT : ok trouvé dans un autre format dans ce que tu précises. J’étais allé au bout des 700 pages pour les indications électriques mais les schémas sont dans les page 75/80 merci !! Message édité le 15/02/2022 |
| marc-w En ligne | le 15/02/2022 à 12:59 pour moi non les circuit sont différent entre les 915 er les G50 déja !exemple les rétroviseurs pas du tout la même chose le verrouillage des portes qui actionne l alarme d origine sur les 89 . que doit tu faire exactement ? |
| tom_mvrk | le 15/02/2022 à 17:56 Je cherchais certains circuits électrique afin de comprendre les branchements et les logiques établies :- des feux de positions, mon fusible de feu de position gauche claque dès lors que j’active le commutateur. J’ai pourtant vérifié la continuité à différents endroits. Je dois avoir un fil dénudé quelque part. - des boîtes de chauffage placés aux extrémités sous le tableau bords afin de comprendre pourquoi elles ne s’activent pas - la sonde de température est. A refaire elle a était coupé. Ça c’est plutôt pour « réguler » que pour les faire fonctionner. (Mais je ne veux pas trop m’avancer, je suis encore dans l’étape de compréhension et donc j’ai besoin des schémas exacte de ma version) |
| marc-w En ligne | le 15/02/2022 à 18:11 dans ce que je t ais indiqué tu as les schémas des feux par année ainsi que le schémas chauffage et ca doit être les mêmes |
