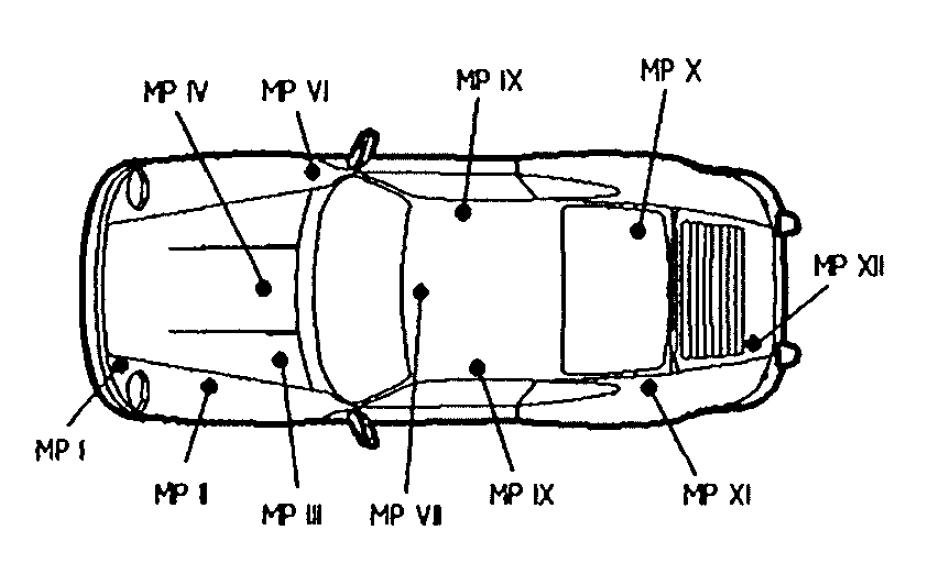

Schéma électrique 3.2L 1988, localisation d'un point.

 c'est un schéma

Ci-dessous l'implantation des masses pour 3,2L de 87 à 89

[table]
masse G104        coffre bagage, gauche, derriere le bloc fusibles
masse G105 coffre a bagage, droite au milieu du panneau
masse G106 tresse de masse de la batterie
masse G116 coffre bagage, gauche sous le maitre cylindre
masse G206 compartiment passager a coté des souffleries auxilaires
masse G302       tresse de masse moteur/boite/carrosserie
masse G402 coffre moteur, gauche a coté du filtre a essence
masse G407 coffre moteur, gauche face au cylindre n° 1
[/table]
Message édité le 24/02/2016

Dixit PascalT  c'est un schéma

Tout à fait Pascal.

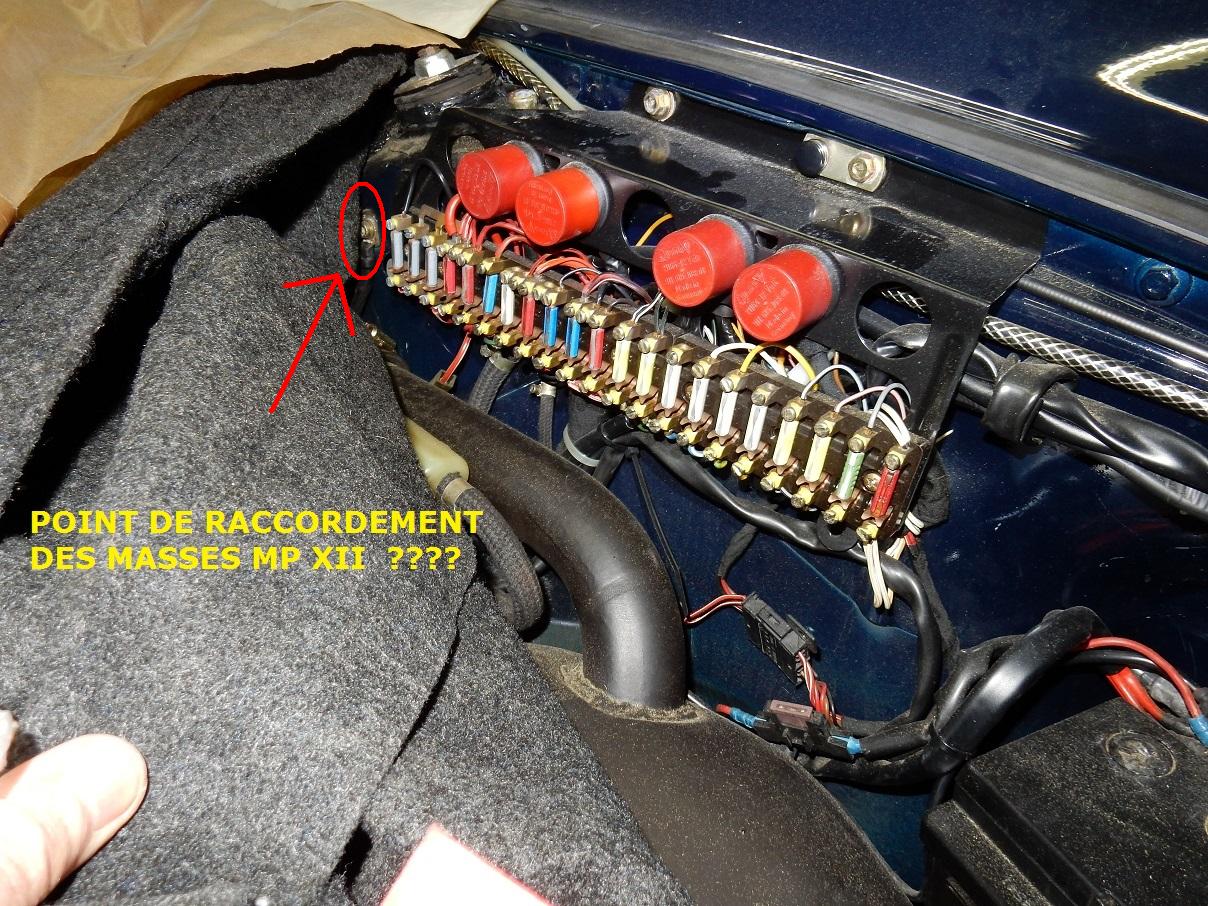

En un mot je recherche où est situé sur la voiture (dans le coffre avant ...??) ce point de regroupement des polarités de masse, repairé MP XII au plan.
Cordialement.

Message édité le 24/02/2016

ce que veut dire pascal (enfin je pense) c'est que ce n'est peut etre pas un seul point physique dans l'auto
bien qu'il n'y ait qu'un seul point sur le schéma

Reprends toutes celles citées par Joel 25

[q=JOEL25]Ci-dessous l'implantation des masses pour 3,2L de 87 à 89

[table]
masse G104        coffre bagage, gauche, derriere le bloc fusibles
masse G105 coffre a bagage, droite au milieu du panneau
masse G106 tresse de masse de la batterie
masse G116 coffre bagage, gauche sous le maitre cylindre
masse G206 compartiment passager a coté des souffleries auxilaires
masse G302       tresse de masse moteur/boite/carrosserie
masse G402 coffre moteur, gauche a coté du filtre a essence
masse G407 coffre moteur, gauche face au cylindre n° 1
[/table]
Message édité le 24/02/2016[/q]Merci beaucoup JOEL pour ces précisions.
Je me demande maintenant,  quel point (G104, G105, G116...) à pour équivalence MP XII repairé au plan ???
Cordialement.

Les masses sont souvent à proximité de l'organe electrique qui les concerne vu que c'est la caisse la masse
si tu cherches une masse qui concerne un équipement électrique particulier... cherche dans le coin...

Ou alors ta question est strictement théorique auquel cas je en peux donner de piste...

Dixit titikinéce que veut dire pascal (enfin je pense) c'est que ce n'est peut etre pas un seul point physique dans l'auto
bien qu'il n'y ait qu'un seul point sur le schéma

Reprends toutes celles citées par Joel 25

 of course. ma réponse était trop succinte.  Joel 25 a donné la réponse du capitaine :  ad'hoc

La masse MP X12 se trouve dans le compartiment moteur à gauche soit :
masse G402 coffre moteur, gauche a coté du filtre a essence
masse G407 coffre moteur, gauche face au cylindre n° 1

En bas des schémas à droite => (clic)
Message édité le 24/02/2016

Message édité le 24/02/2016
Message édité le 24/02/2016

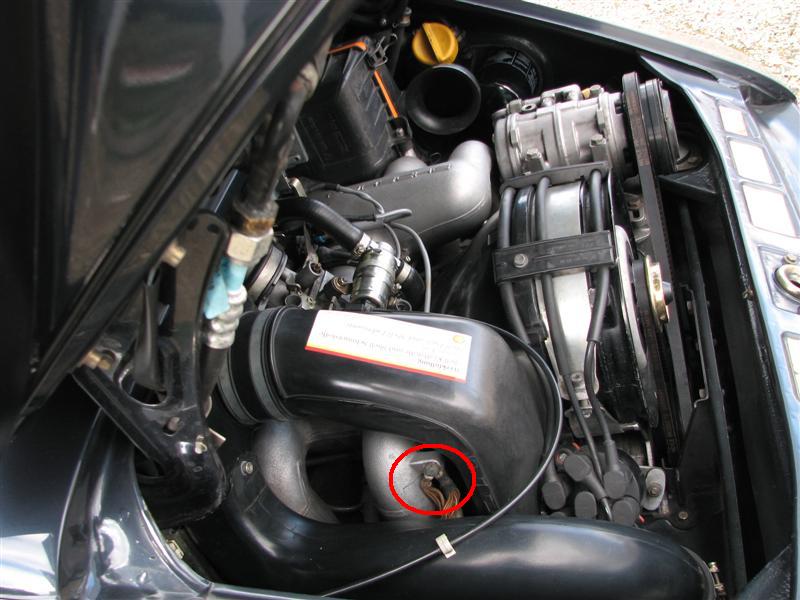

Ici sur ta photo:

( le MP XII que tu cherches est la tresse brune qui est sur le plenum d'admission juste sous la durite de chauffage)




Message édité le 24/02/2016
Message édité le 24/02/2016

Dixit BARDAMU
En un mot je recherche où est situé sur la voiture ... ce point de regroupement des polarités de masse, repairé MP XII au plan.

C'est là:

Merci beaucoup JOEL & JEAN BERNARD
J'ai tout compris. Le point MPXII est identifié. Nos autos relèvent bien d'une science exacte.
Amitiés.

 Si je peux me permettre un conseil maintenant que tu sais où elles se trouvent.
      Démonte les toutes pour un bon nettoyage à la paille de fer de la visserie et des cosses.
      Remontage avec de la graisse cuivrée.
