fiche bhkz

celle sur le faisceau chez n’importe quel bon electricien auto...

sa contrepartie doit se trouver au même endroit

celle le sur le boîtier nul part...

merci Gedeon 25

sinon "conrad " sur le net , je crois me souvenir en avoir eu chez eux .

Tu peux aussi placer directement des fiches femelles sur ton bhkz ... maintenant si ta fiche plastique n'est pas cassée , tu peux également ne remplacer que les cosses ... sur mon blog, il y a le détail pour le raccordement et ceci en schéma personnalisé

Dixit Gedeon25celle sur le faisceau chez n’importe quel bon electricien auto...

sa contrepartie doit se trouver au même endroit

celle le sur le boîtier nul part...

celle sur le boitier est la même que celle des boîtiers de 924 donc trouver un vieux boitier de 924 hs ou pas et récupérer la fiche est une possibilité

sur les 924, de mémoire, elle est inclinée...

ah bonne question tiens...
faudra que je vérifie
ça se branche c'est sur mais j'avoues que j'ai pas essayé de monter la fiche du boitier 924 sur un BHKZ vu que j'avais pris le boitier 924 pour essayer de bricoler un allumage à partir du boitier BMW mais sans résultat probant à ce jour et j'avoue avoir bien laché l'affaire depuis que j'ai un BHKZ tout neuf et bientôt 2

Dommage pour le boitier de BM ... j'attendais toujours le retour

Moi, itou !

(Quel rat, je fais ! )
Message édité le 18/01/2018

désolé les gars
ca fait plus de 2 ans que je touche à peine à la voiture
et je devrais la retouver d'ici quelques semaines apres une tres grosse révision
du coup je vais plutot rouler...

par contre si l'un d'entre vous veut le matos que j'ai récupéré pour bricoler avec on peu s'arranger
note je sais pas si le boitier que j'ai est fonctionnel ?
et j'avais une bobine BM dont j’ignore tout également

Faudrait être malin, sur ce coup-là, et tenter de mettre en commun nos p'tites cervelles.

ben justement c'est ce que je propose
moi j'ai pas le temps de m'en occuper, ma voituré étant loin, ayant d'autres projets, d'autres autos avec des soucis à régler, et peu de temps perso
donc je propose de refiler le bébé avec tous les docs que j'ai pu collecter et les notes que j'ai prises qui d'ailleurs sont semble t'il foireuses vu que ça marche pas...

De mon côté, je n'ai pas plus d'informations que vous tous : les schémas de branchement du BHKZ partagés par dan-911 sur son blog ; la photo du banc de test postée par Land ; des photos par Yannou28 des codes de désignation des fiches des boîtiers trouvés sur les BMW (Bosch, VDO, Valeo).
Pas grand chose, donc.

j'ai quelques images dans ce genre si ça peut aider



Si tu veux je peux te faire passer tout ce que j'ai mais c'est pas grand chose non plus
Et je pense qu'il y a pas mal de choses que tu as déjà
Mais ce sera avec plaisir si ça t’intéresse

merci pour les infos
sur la 3.0 sc j ai monté le module allumage presenté par land911 et ca tourne bien . je cherche une fiche type bhkz 6 pour brancher le faisseau origine avec le module allumage et reutiliser les fils de bobine

Je pense que tu as raison c’est La solution ce module

pas sûr que ça vaille m’en coup de s’emmerder avec le Bmw

note le boitier 924 à la bonne fiche
et tu dois pouvoir y loger ton module d’allumage
faut en trouver un naze pas cher

Dixit paulibremerci pour les infos
sur la 3.0 sc j ai monté le module allumage presenté par land911 et ca tourne bien . je cherche une fiche type bhkz 6 pour brancher le faisseau origine avec le module allumage et reutiliser les fils de bobine

Tu pourrais détailler ... , merci d'avance .

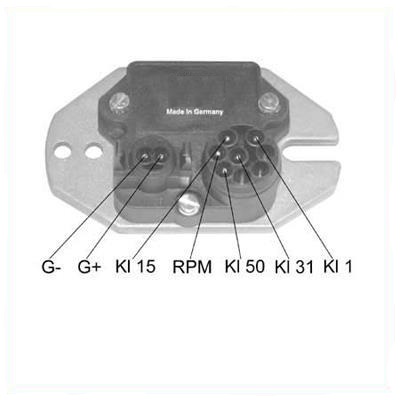

module allumage bosch 0227100123 ou 0227100111
bobine bosch 0221122317
module allumage (branchements)
1 moins bobine
2 masse batterie
3 rien
4 +batterie ponté avec + bobine
5 +allumeur
6 - allumeur
7 compte tours

Merci pour ces informations, Paulibre.

Ce fameux Bosch 0227100111, je crois que j'en ai un.
Du moins, c'est le Ducellier-Valeo que j'avais récupéré sur... une BX 16 TRS Citroën !
Mais les références correspondent.
