Dimensions grille capot arrière

Message :
le 26/05/2018 à 19:05
Bonjour a tous

je suis à la recherche des dimensions ou d un gabarit pour la grille du capot arrière ainsi que celle du plancher de pédalier et celui du passager
auriez vous cela en votre possession ?

Merci beaucoup

Cdza
le 26/05/2018 à 21:22
Je te up, il y a eu des réalisations maison ici, donc ça devrait venir, t'as regardé dans le moteur ? (de recherche !)
le 27/05/2018 à 13:49
J'ai actuellement la planche côté passager démontée. Tu veux ses dimensions, c'est ça ?
le 27/05/2018 à 14:29
Bonjour Wazz
oui ce serait très sympa stp ?

merci

cedric
le 27/05/2018 à 14:34
ça sent la réalisation à la Machine revival tout ça...
le 27/05/2018 à 15:37
Et oui px34 mon frère est compagnon en ferronnerie d art je pense que ça peut être sympa
le 27/05/2018 à 15:59

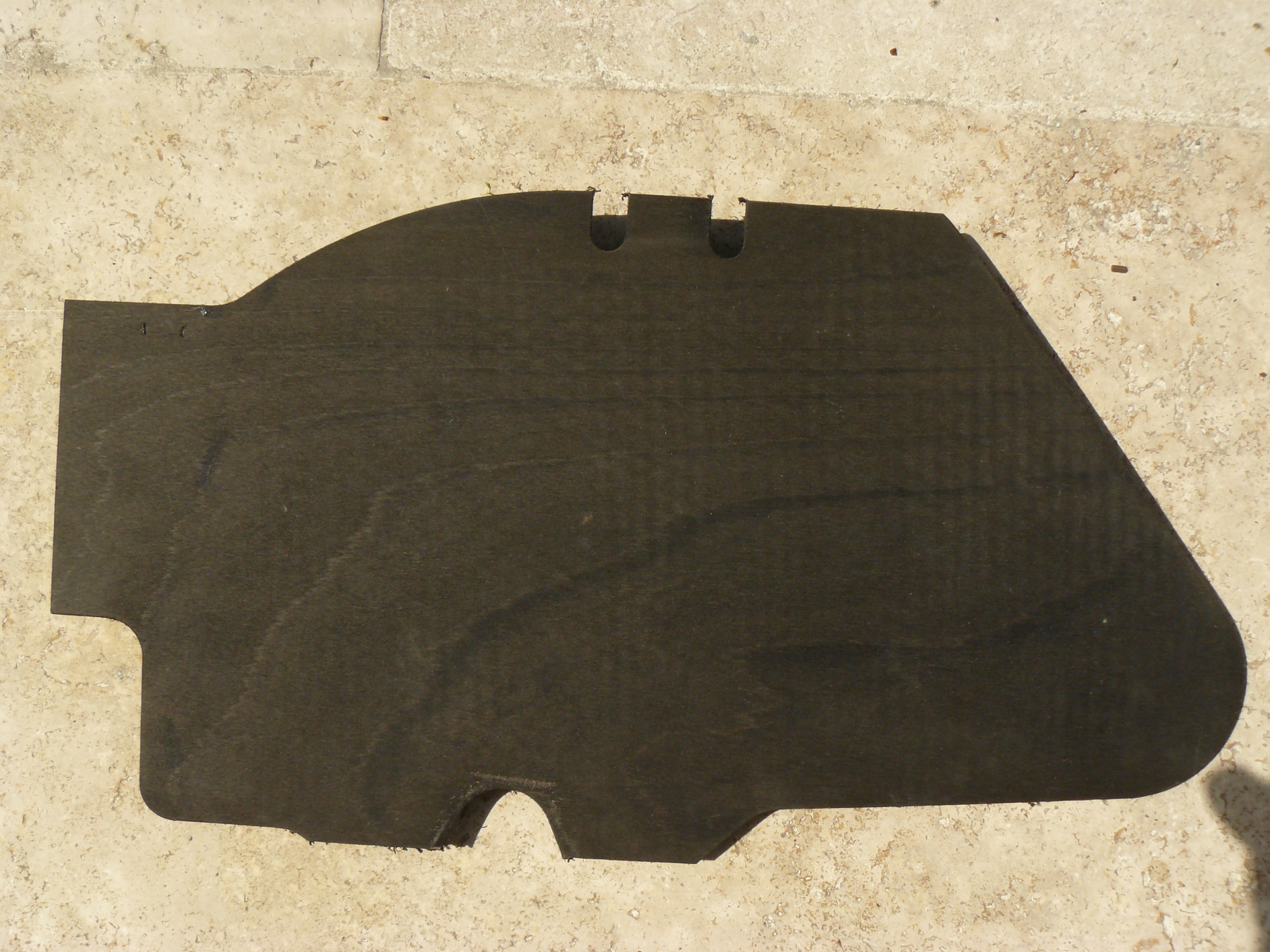

Vue de face :

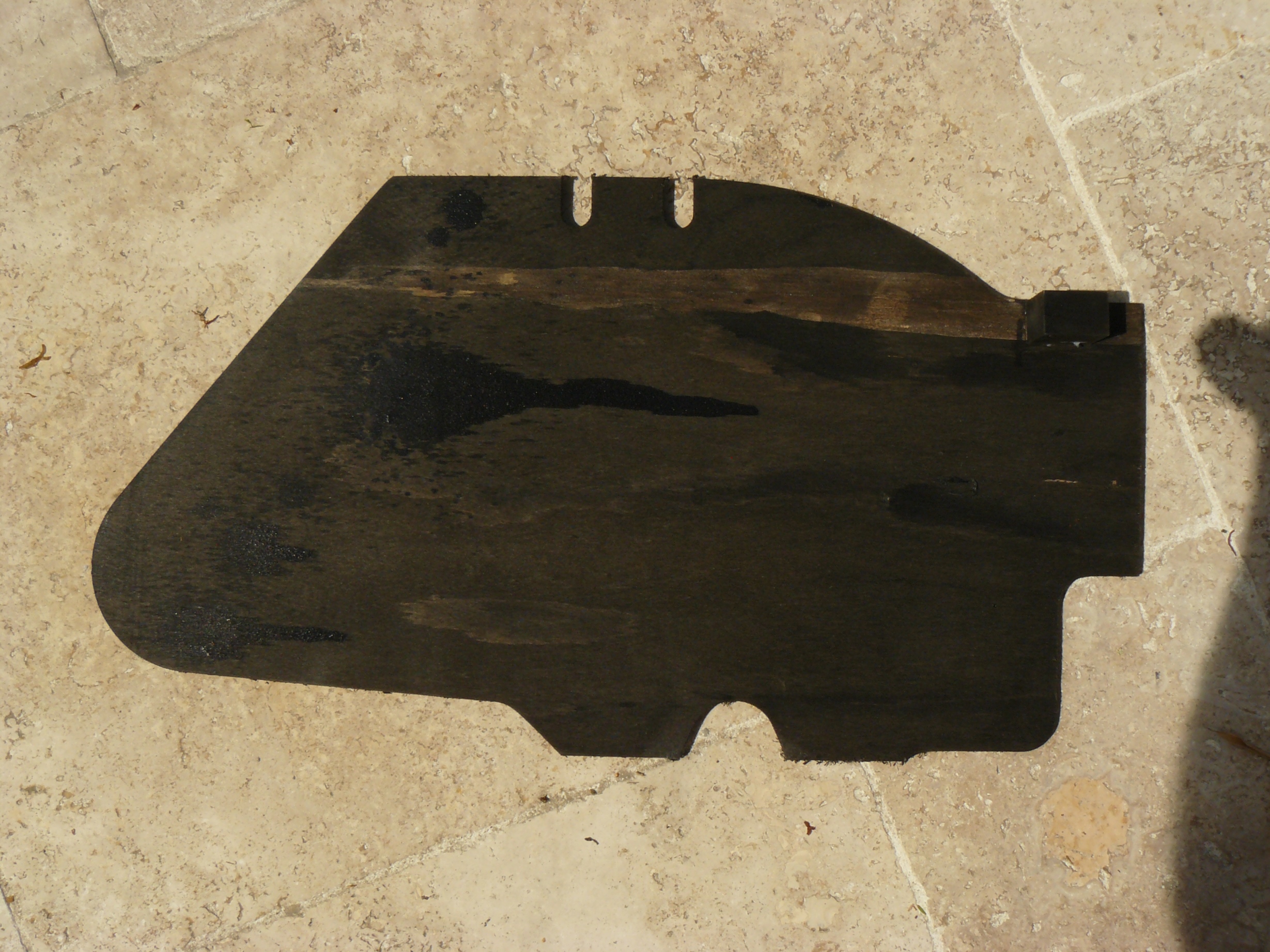

Vue de l'envers :

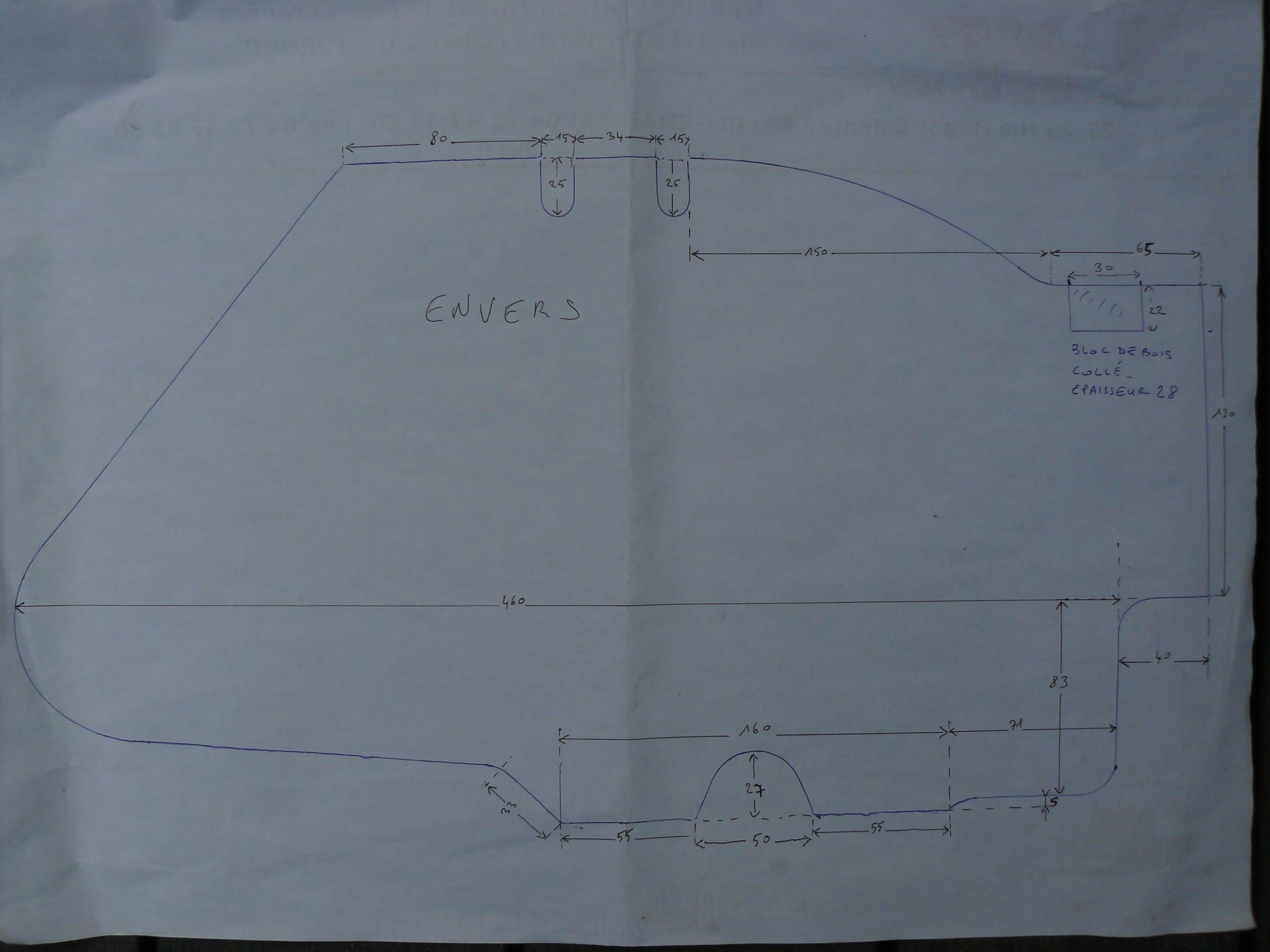

Plan coté :


J'espère que ça suffira, je n'ai pas su comment coter la partie gauche, mais les proportions sont correctes puisqu'il s'agit d'un contour dessiné directement avec la planche. S'il te manque des cotes, je peux les prendre.
Epaisseur du contreplaqué, à vue de nez 5 mm.
Dernière précision, c'est la planche passager d'une 3.2. J'espère que c'est la même pour une SC.
le 27/05/2018 à 20:44
Merci Wazz c est top
je pense que ça va le faire
encore merci

Cdza
le 27/05/2018 à 22:41
Dixit CdzaEt oui px34 mon frère est compagnon en ferronnerie d art je pense que ça peut être sympa
hoho...
La tu m'interesses ...
Suis curieux de voire une jolie realisation d e grille outlaw...
Au fait, j'ai retrouvé les gabaris de panneau de porte en papier, en MP !
le 28/05/2018 à 07:51
On va bosser là dessus j espère qu on va aboutir à un résultat sympa
je te montrerai ça dès que cela sera fait ;)
Message édité le 28/05/2018
le 28/05/2018 à 09:33
Je te prends les dimensions de la grille ce soir si tu veux
le 28/05/2018 à 09:42
Bonjour Tabougris,
Oui je veux bien
merci beaucoup

Cédric
le 28/05/2018 à 20:43
L = 90 cm
H = 22 cm

apres c est pas du tout rectangulaire mais ca te donne une idee de la pièce de bas à decouper
le 28/05/2018 à 21:32
Salut, ma petite contribution...
l'angle mesuré avec la fausse équerre est de 138°

il n'y a pas toutes les cotes mais en imprimant, tu fais une règle de trois. si besoin je te fais un développé plus prpre ...
le 29/05/2018 à 08:41
super merci à tous !!
