Position des goujons d’échappement sur culasse SC

Message :
le 22/01/2020 à 22:21
Bonjour

Je suis à la recherche des cotes de positionnement des goujons d’échappement sur une culasse de 911 SC.

L’un d’entre vous possède-t-il un plan ou pourrait-il prendre ces cotes sur une culasse en bon état.

Je vous remercie par avance
le 23/01/2020 à 09:04
Voila l'image :
le 23/01/2020 à 13:39
Didier peux tu enlever le code de ton message il explose la mise en page.
le 24/01/2020 à 20:16
Francois, je veux bien enlever le code mais je ne savais même pas qu'il y en avait un !!!
le 24/01/2020 à 20:23
Edite ton message. T'as du y glisser un truc de code pour mètre une image
Efface tout et remets juste ton texte :

Bonjour je suis à la recherche des cotes de positionnement des goujons d’échappement sur une culasse de 911 SC.
L’un d’entre vous possède-t-il un plan ou pourrait-il prendre ces cotes sur une culasse en bon état.
Je vous remercie par avance
le 02/02/2020 à 15:34
Merci Jihef et François pour votre relais.
Ces cotes doivent être très sensibles car je ne parviens pas à les trouver.
Quelqu'un a t il une culasse 3 litres SC a me prêter afin que je puisse mesurer ces côtés.
je vous remercie par avance.
le 02/02/2020 à 16:03
Je viens de jeter un œil à mes docs et je n'ai pas trouvé de cotes.
le 02/02/2020 à 16:57
Elles n'ont rien de sensible, mais ce sont des cotes de fabrication. Elles n'intéressent que Porsche ou ses sous-traitants de l'époque. Ils n'ont pas vraiment de raison de les publier. Peut-être ont-elles été publiées par un tiers - fabricant de culasses custom, d'échangeurs ou autre.
Sinon, le seul moyen, c'est effectivement de relever les cotes soi-même.
le 03/02/2020 à 20:43
Merci quand même jihef, je continu de chercher de mon côté. Je pense effectivement Wazz que ces côtes n'intéressent pas tout le monde mais elles sont tres utiles à ceux qui ont besoin de réparer leurs goujons d'échappement. Je suis tout à fait d'accord pour faire ce releve de côtes mais encore faut il que je puisse disposer pendant quelques heures d'une culasse de 3l SC même inutilisable pourvu que l'implantation de ces goujons soit bonne.
le 03/02/2020 à 21:08
Tes 6 culasses sont HS??
Message édité le 03/02/2020
le 07/02/2020 à 14:51
Malheureusement oui!!!!
le 07/02/2020 à 16:12
J'ai des culasses de 3.0 démontées, mais comment faire pour t'aider ?
William
le 08/02/2020 à 15:19
Hello didier16

Si les goujons ne sont plus dedans, pourquoi ne pas insérer des filets rapportés ? Pas besoin de côtes pour ça !! Tout les miens en sont, sauf que j'ai été obligé de repercer car les 12 étaient cassés dans les culasses et sans déposer le moteur !!
le 09/02/2020 à 19:34
Bonjour les amis,
J'avais envisagé de mettre de douilles rapportées mais, les trous ont déjà été reperces complètement de travers et n'importe ou. C'est pour cette raison que j'ai besoin des côtes de perçage des goujons.
William, les côtes dont j'ai besoin sont celles repérées sur ma photo que Jihef a posté en début de message.
Pour être plus claire, il me faudrait la position des trous par rapport au plan de pose de la culasse sur le cylindre ou du support d'AC, puis par rapport à la cote extérieure de la culasse, sur les ailettes.
le 11/02/2020 à 22:57
Bonsoir
J'essaie de faire ça demain matin
Alors
A 12 mm
B 20 mm
C 60 mm
D 46.5 mm
E 20 mm

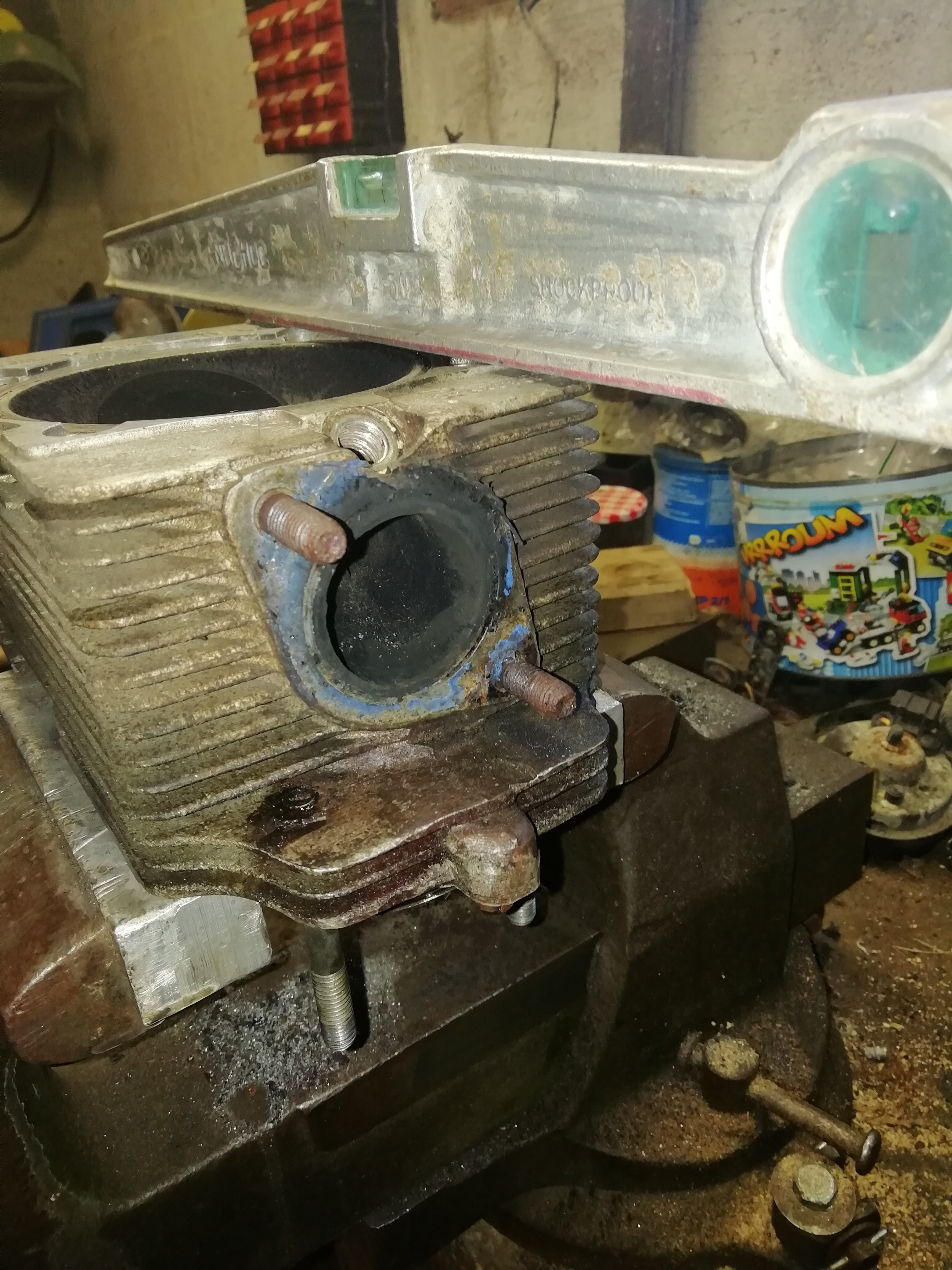

Mesures prises comme sur la photo, en mettant un niveau sur le plan de joint, mesures avec une jauge de profondeur
Message édité le 12/02/2020
Message édité le 12/02/2020
le 17/02/2020 à 12:23
Bonjour William,
Je te remercie beaucoup pour ton aide. Ces cotes vont m'être très utiles.
Je pense que ton procédé de mesure est bon. A combien peux tu estimer ton incertitude de mesure, 0,5 mm par exemple?
le 17/02/2020 à 13:11
La cote D n'a pas dû être très facile à prendre et elle pourrait être imprécise.
Peut-être qu'il serait plus facile de mesurer l'entraxe des goujons et, en partant du principe que c'est orienté à 45° (j'imagine que oui), calculer la cote D ?
le 17/02/2020 à 14:00
Bonjour
Oui une marge d'erreur de 0,5 MM avec mon grand âge

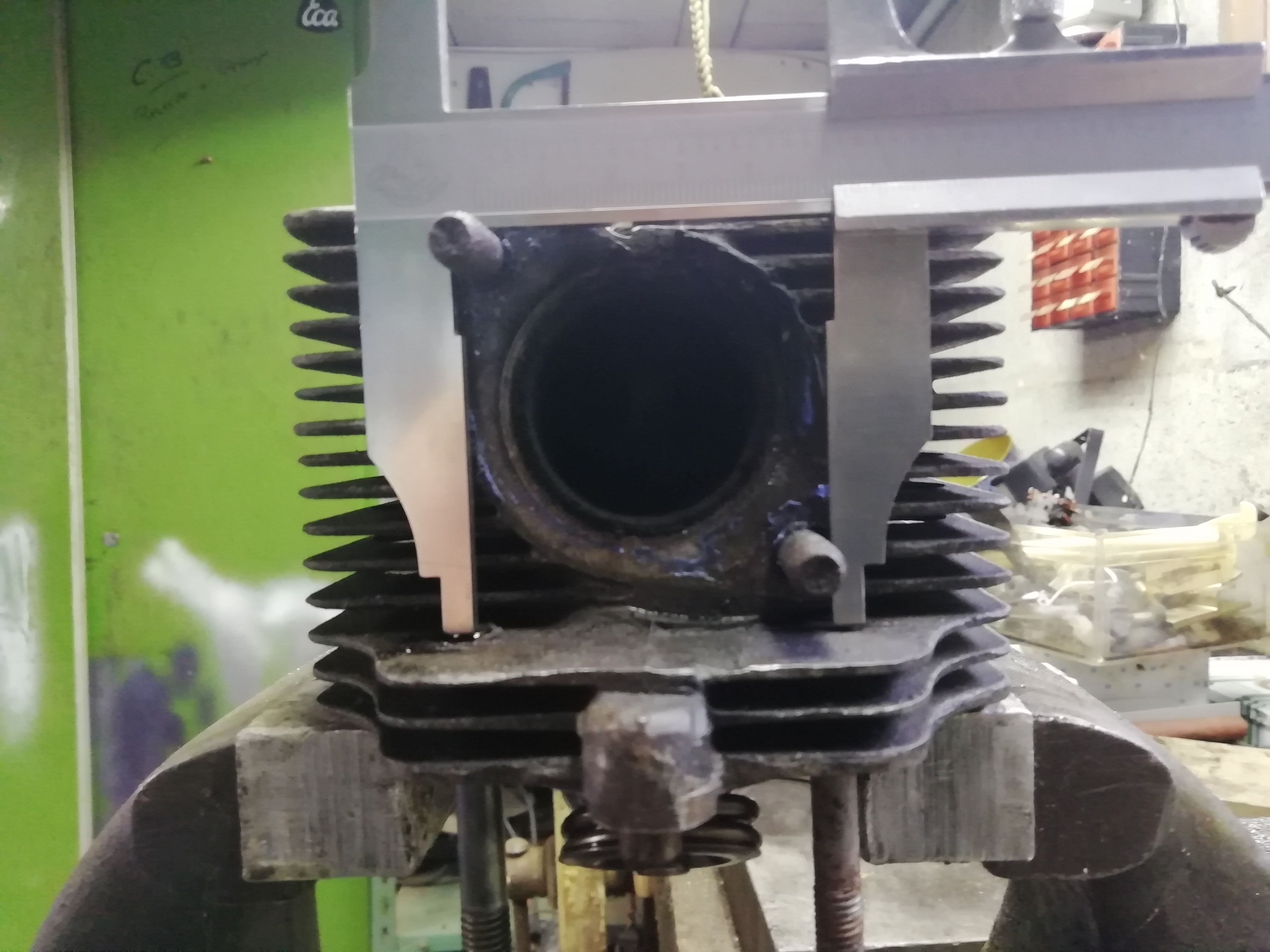

Pour la mesure D j'ai mis le niveau pil poil sure l'axe du goujon de droite.
Et avec la jauge de profondeur reste à mesurer l'axe du goujon de gauche et le niveau

Ou avec un pieds à coulisses également
Message édité le 17/02/2020
