Dimensions Outil Blocage Cylindres - Pour fichier 3D [Résolu]

Message :
le 21/03/2020 à 12:26
Bonjour, et oui le confinement oblige à se trouver quelques occupations ;)
Est ce que quelqu'un aurait cet outil ? et pourrait me donner les dimensions de celui-ci.
Merci d'avance... bien sur je mettrai ça dans le serveur du forum.

Là j'ai juste fait une ébauche à partir de photos mais je pense que je suis beaucoup trop petit.

Oui on peut aussi prendre un bout de tube PVC et un écrou de 10 avec une rondelle, mais c'est pour le sport ;)



Message édité le 22/03/2020
le 21/03/2020 à 12:54
c'est pour faire quoi ,cet outil ?
le 21/03/2020 à 13:00
Tenir les culasses quand on remonte le moteur...

Comme ça.


Message édité le 21/03/2020
le 21/03/2020 à 14:05
ah ,les chemises ,d'accord …….
le 21/03/2020 à 14:15
;))
Oui voila, y avait un piège dans le titre... j'ai l'air d'un con ? ça tombe bien y a les Tontons Flingueurs sur la 2 ;)

Si personne n'a cet outil et que quelqu'un a son moteur en cours de remontage, je veux bien la côte de goujon de culasse qui dépasse des chemises (comme sur la photo ci dessus)... bref n'importe quoi qui m'aide.
Message édité le 21/03/2020
le 21/03/2020 à 21:36
Tu peux mesurer le goujon et la chemise . Tu en déduit la côte que tu cherches.
2 rondelles tendres , 1 écrou et un bout de tube devraient te permettre de fabriquer ton outils.
le 21/03/2020 à 22:21
Oui ça c'est si j'étais devant mon moteur... et je me débrouillerai ;)
le 21/03/2020 à 23:22
Ça y est
Certains membres du forum se mettent a la mécanique a distance. La télékinésie a l'aide des grenouilles...
le 22/03/2020 à 08:19
J'en avais tourné 6 en alu il y a très longtemps pour un 2.2, si je les retrouve je donnerai les cotes.
le 22/03/2020 à 10:09
Merci Philippe,
j'ai modifié mon premier fichier, je ne dois plus être très loin.
Si on me donne la taille d'un cylindre (juste la partie hors bloc bien sur) je pourrai en déduire la taille puisque les goujons sortent de 135mm du bloc au montage.
le 22/03/2020 à 14:31

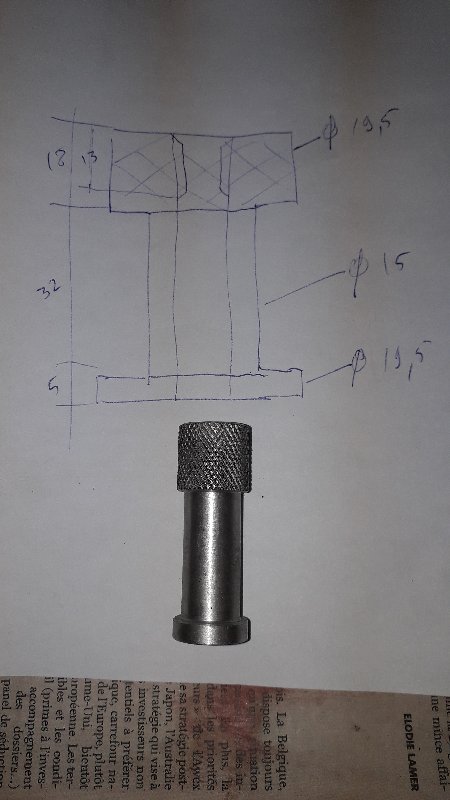

Voilà ce que j'ai sorti d'une barre d'aluminium de décolletage de 20 mm, pour un 2.2.
Le diam 15 n'est pas obligatoire mais bon ...
J'espère que c'est lisible, c'est un peu à l'arrache, j'ai honte de la façon dont j'ai indiqué les cotes, mon prof de dessin de l'époque doit se retourner dans sa tombe (ou son urne, au choix).
le 22/03/2020 à 14:35
Cooooool, sympa...impossible de trouver les dimensions d'un cylindre sur internet. Merci bcp
Ma dernière version était ok ;)
Message édité le 22/03/2020
le 22/03/2020 à 14:46
Punaise c'est génial ça, tu utilises quel logiciel DAO? Solidworks?
le 22/03/2020 à 15:15
J'utilise Rhino3D depuis un moment.
Je suis designer produit, donc j'ai besoin de faire beaucoup de surfacique très rapidement (mais aussi très précis). J'avoue que le paramétrique de de SW me manque.

Bon voilà, j'ai juste modifié 2/3 côtes.
J'envoie le fichier à Doudi pour qu'il le mette dans la "section 3D"


Message édité le 22/03/2020
le 22/03/2020 à 16:42
Ok merci pour ton retour beau boulot! Je ne savais pas que tu faisais des pieces 3D (je suis allé sur ton site)! J'ai des petites bases sur SW et ACAD aussi mais c'est loin...
le 22/03/2020 à 17:01
Beau taff François
le 22/03/2020 à 20:18
Sacré boulot, toujours aussi beau
C'est en ligne
le 22/03/2020 à 20:35
Je pense que tu as trop de longueur de filetage.
Selon le goujon et son diamètre sous le filetage, tu risques de venir à fond de filet avant de toucher le haut du cylindre.
le 22/03/2020 à 21:12
Y a des goujons comme ça ? Les dilavars sont filetés sur toute leur longueur, les originaux sont plus fins sous le filetage, les ARP semblent pareils. Je vais faire un test cette semaine et je modifie si ça tape en fond de filet... putain je n'ai même pas un écrou de 10 avec moi. Aller une ch'tite image juste pour le fun.

le 22/03/2020 à 21:19
" Les dilavars sont filetés sur toute leur longueur"

non ,ce n'est pas un "filetage" mais une spirale , sur ceux que j'ai vus seules les extrémitées etaient filetées avec une spirale non usinée entre deux .
