Fil boîtier chauffage ?

Message :
le 20/04/2021 à 12:11
Bonjour

j’ai besoin de vos lumières, j’ai un fil sur un connecteur de volontairement débranché c’est sur le connecteur 4 broches qui sort de la trappe entre les sièges arrière pour venir se brancher sur le boîtier de régulation de chauffage entre les sièges avant.
Il y a 2 connecteurs 1 avec 6 broches (5 branchés) et l’autre avec 4 broches (photo) c’est sur celui qui a 4 broches que le fil en extrémité a était isolé volontairement. Ce fil isolé est bleu marine, et côté boîtier de chauffage il est rouge/noir.
Ma question savez vous d’où vient ce fil et si il a une tension ? Par exemple +12v permanent ou autre ?? Car si c’est une alimentation et je pourrais alors la retrouver autre part.
merci pour vos retours.
Gilles.

le 20/04/2021 à 13:30
bonjour le fil noir violet est l arrivée de courant 12 volt ap contacte il vient du fusible 5 box 1 sans lui rien ne fonctionne
le 20/04/2021 à 13:40
Génial merci marc pour ta réponse je vais pouvoir réparer ça alors 👍
le 20/04/2021 à 13:42
maintenant il faut savoir pourquoi il était débranché !!!!
le 20/04/2021 à 14:30

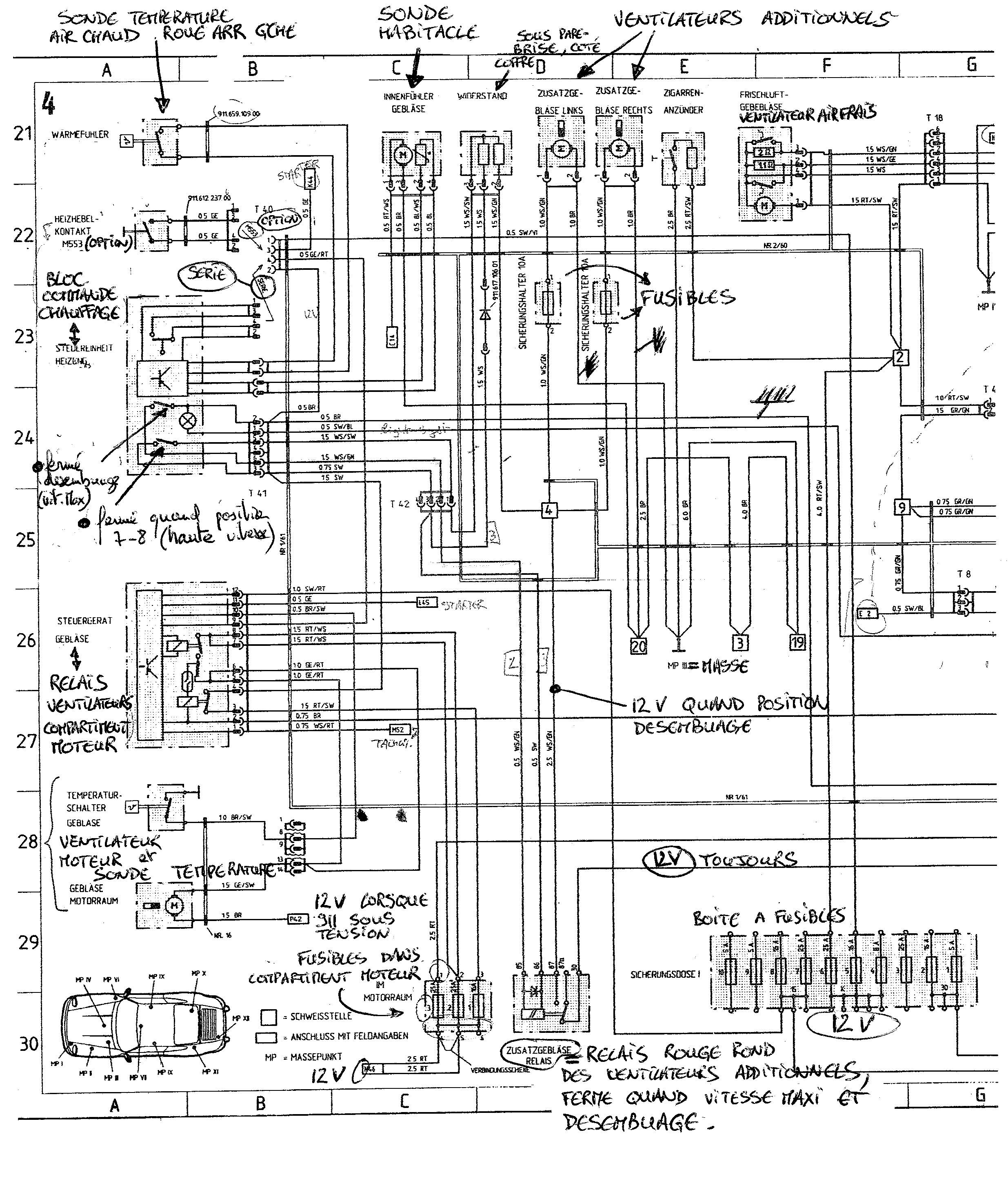

Sur le schéma page 970-50 du Bentley, le noir/violet qui part de ce fusible est estampillé "not used". Ceci explique peut-être cela.
le 20/04/2021 à 16:31
Wazz ca c est pour les modèle sans régulation qui ont les 2 leviers rouges de chauffage pour les autres le fil est utilisé pour la régulation !!!!
le 20/04/2021 à 17:29
Ah ok. Mais tu le trouves où le schéma de la version à régulation ?
le 20/04/2021 à 17:45
chauffage ici sur le cite en haut a gauche les 2 versions
Message édité le 20/04/2021
le 20/04/2021 à 18:09
Dixit marc-wmaintenant il faut savoir pourquoi il était débranché !!!!
Je pense qu’il était débranché car sans doute coupé, il n’y avait aucune tension avec ou sans contact, il y avait un fil qui venait se piquer sur fil rouge de l’autre côté de la broche du fil débranché, mais je préférerais savoir vraiment à quoi ça correspondait pour refaire quelque chose de propre et ton message et ton schéma sont parfait encore merci. 👍
