Transmetteurs
Posté le : 01/03/2026 par Hug 911.

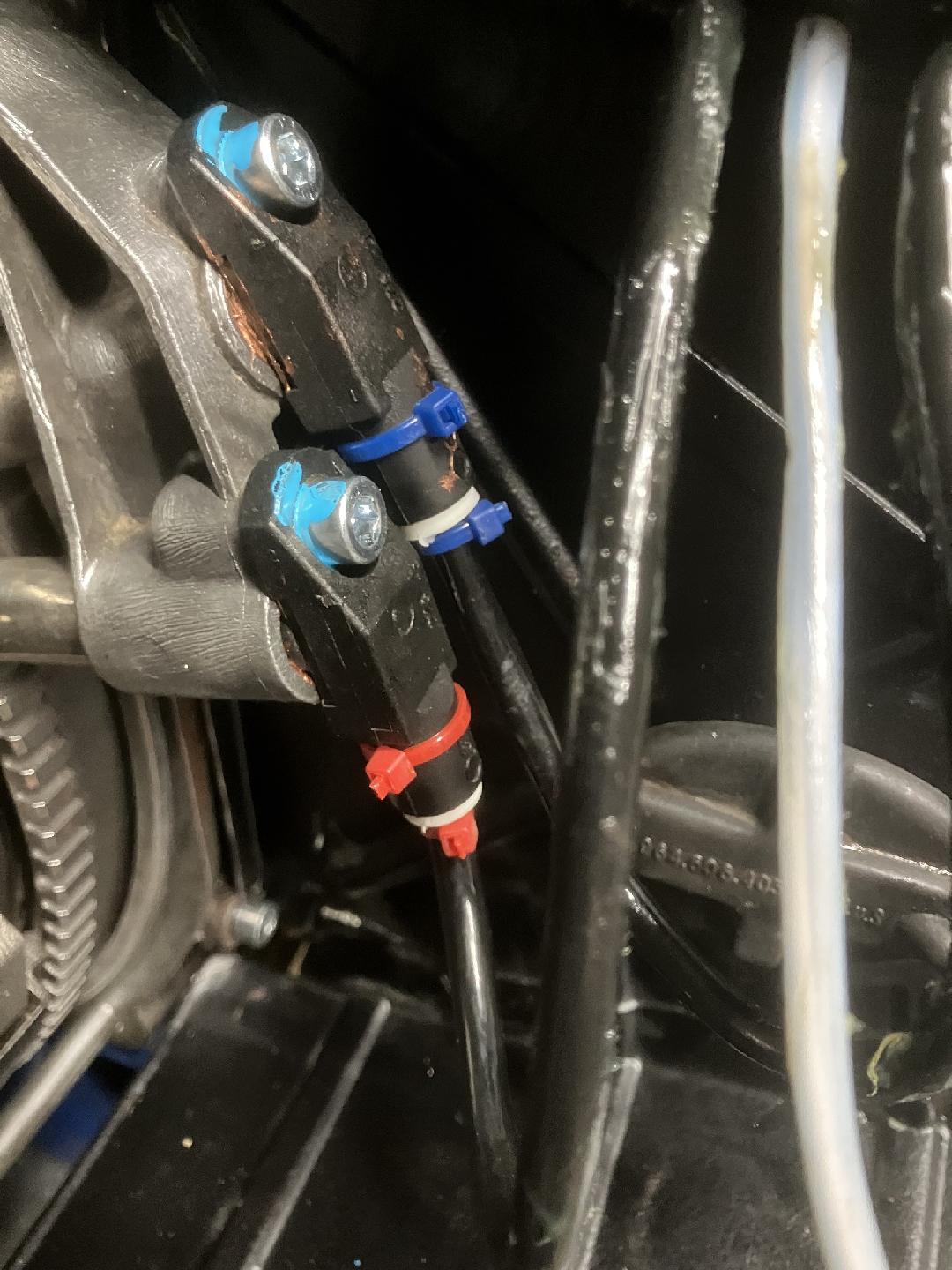

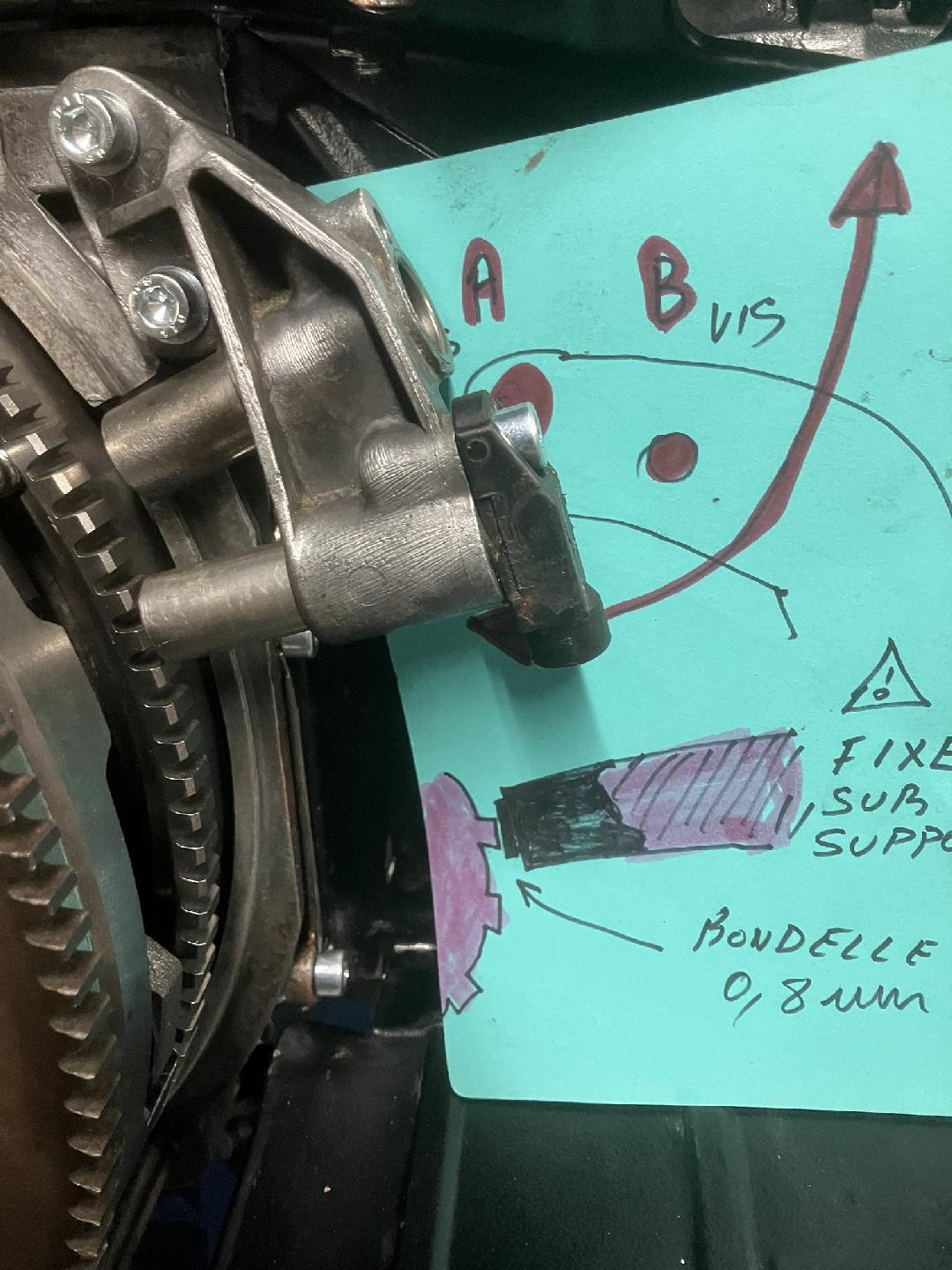

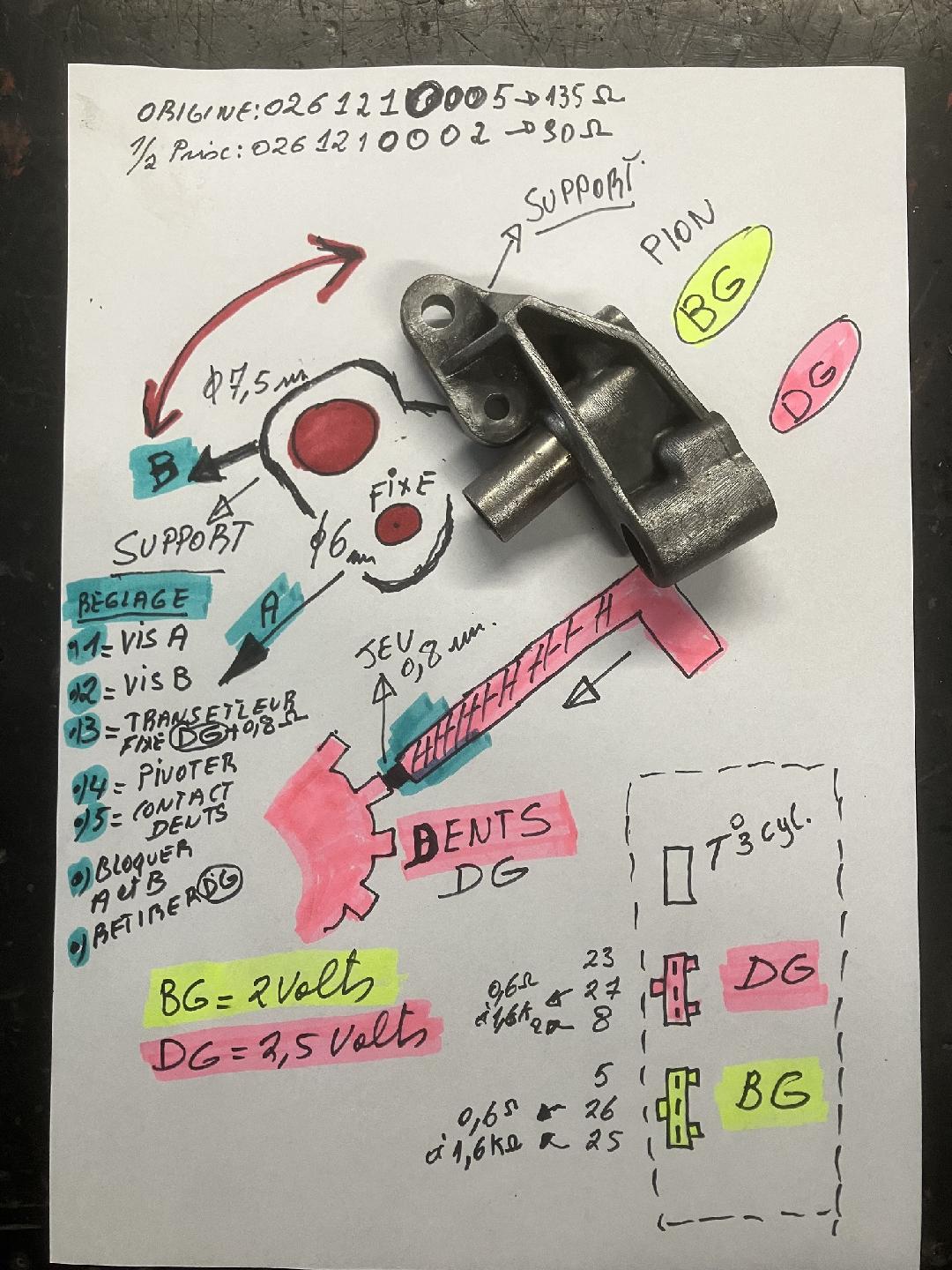

Les transmetteurs , montage sur le support , réglage sur le transmetteur des dents avec une jauge de 0.8 mm ou tout simplement avec un transmetteur muni d'une rondelle de 0.8mm collée . J'utilise le transmetteur de réglage , confectionné maison et qui permet très facilement le réglage avec boite de vitesses montée sur la voiture . Il y a dans cet environnement la sonde de température placée sur le troisième cylindre ( culasse ) et donc les deux transmetteurs . Pour ce qui est du numéro de référence des transmetteurs , ce sont les deux mêmes , en origine 0261210005 , valeur de 135 ohms . Le transmetteur 0261210002 valeur de 90 ohms peut aussi être placé , il coûte beaucoup moins que l'original et fonctionne parfaitement . Sur les photos , il y a le repère des emplacements . Le DG est placé au regard des dents et donnera le signal du nombre de dents au boitier motronic , c'est ce transmetteur qui est la référence pour le réglage du support . Il faut donc monter un transmetteur avec rondelle 0.8 mm à cet emplacement , bien le serrer . Ensuite libérer les deux vis du support et mettre le transmetteur contre une dent de la couronne . Maintenir contre et serrer les deux vis . Voilà le support est positionné , il suffit de placer les nouveaux transmetteurs . Le transmetteur BG est le transmetteur qui va donner un signal lors du passage d'un pion , qui est serti sur la couronne et servira à une référence pour le point de PMH , le motronic calculera sachant que ce pion est positionné X degrés avant le PMH . Le boitier motronic est 911 618 111 08 , 0261200051 modèle 1985 . Pour le modèle de 1986 à1989 , 911 618 111 19 , 0261200078 ............. . Les fiches des transmetteurs sont placées sur un support afin de raccorder la tresse qui ira jusqu'au boitier , important de ne pas les inverser , 1 la température en haut , 2 au milieu le DG ( en rouge sur la photo ) , et 3 en bas le BG ( en bleu sur la photo ) . Sur le Blog de DAN-996 , il y a des résumés , schémas électriques qui permettent de bien suivre les cheminements du câblage .
