2 Placement tripmaster

Posté le : 03/05/2018 par dan-996.

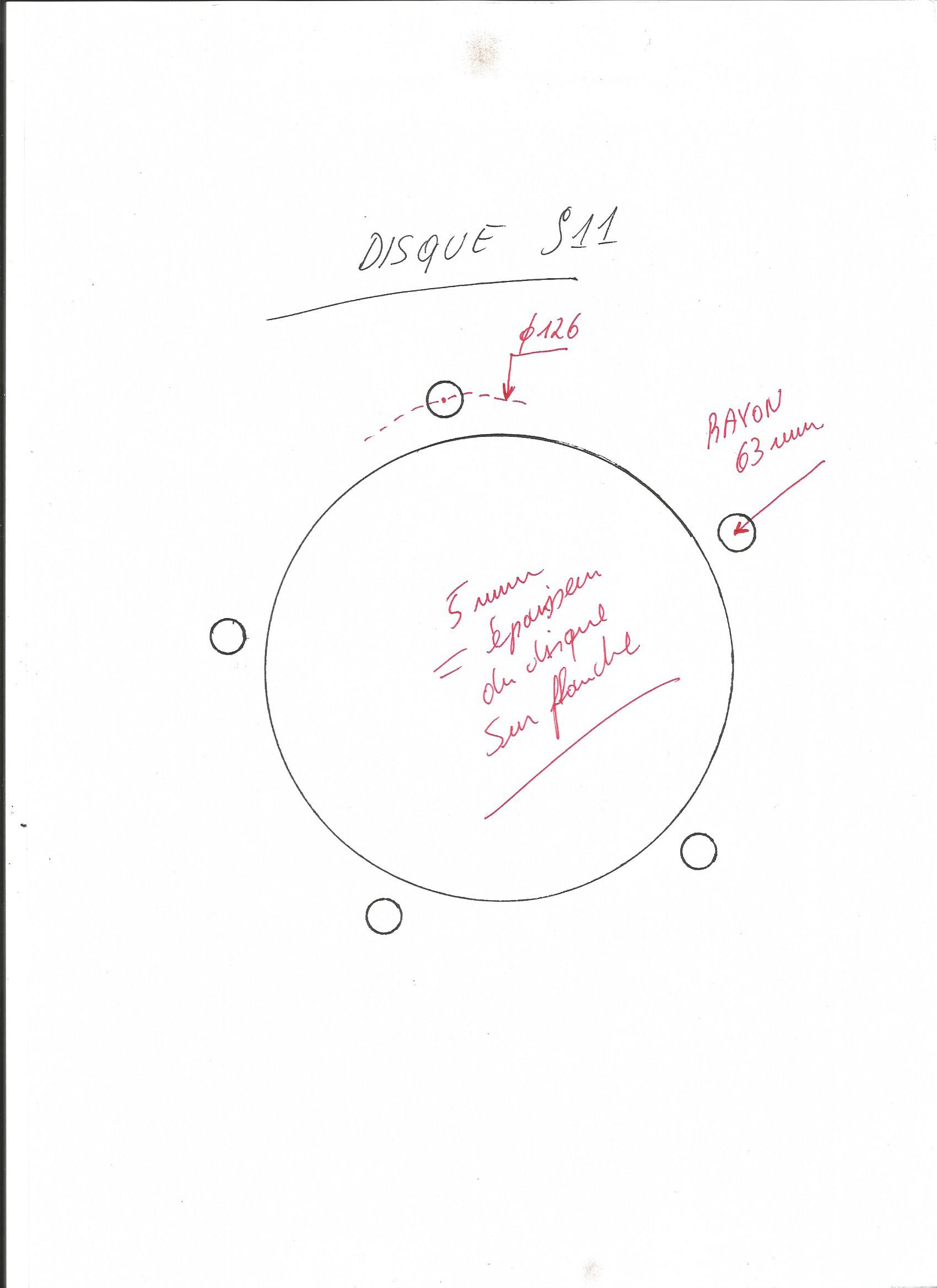

Ce dessin représente la coupe du disque de frein et donc l'endroit de départ pour le signal que le trip a besoin . Il doit donc pour un tour de roue compter un certain nombre de point de passage devant la sonde . Principe la sonde au passage d'une tête , génération d'un champ magnétique , production d'une tension qui sera donc l'impulsion pour le trip . Dans ce cas nous utiliserons les 5 têtes de vis qui tiennent le disque pour générer 5 impulsions pour un tour de roue . Il ne faut pas placer des vis inox à cet endroit car il faut des vis ferro magnétique . Laisser donc celles d'origine ou placer des 10.2 acier si vous voulez les remplacer . Sur ce plan juste retenir que l'épaisseur du disque est de 5 mm au niveau de son plan de fixation , nous verrons plus loin le pourquoi de cette mesure . Bien retenir à ce niveau le rayon de 63 mm pour dessiner l'emplacement de la sonde , il y aura plus tard un plan général .
