11 Dan 3,2

Posté le : 27/07/2022 par dan-996.

Aujourd'hui coloriage et numérotation agrandie car difficile de lire .

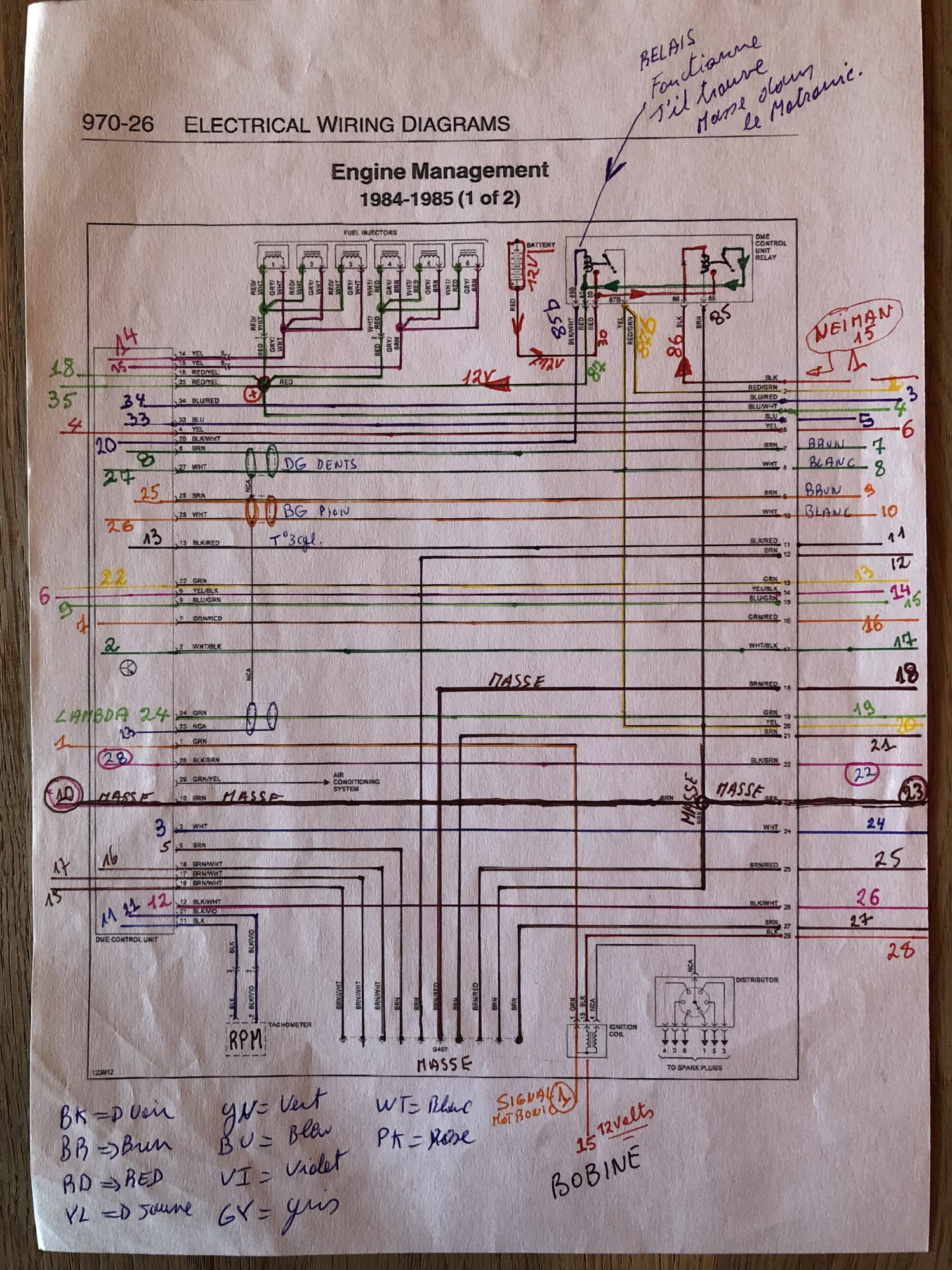

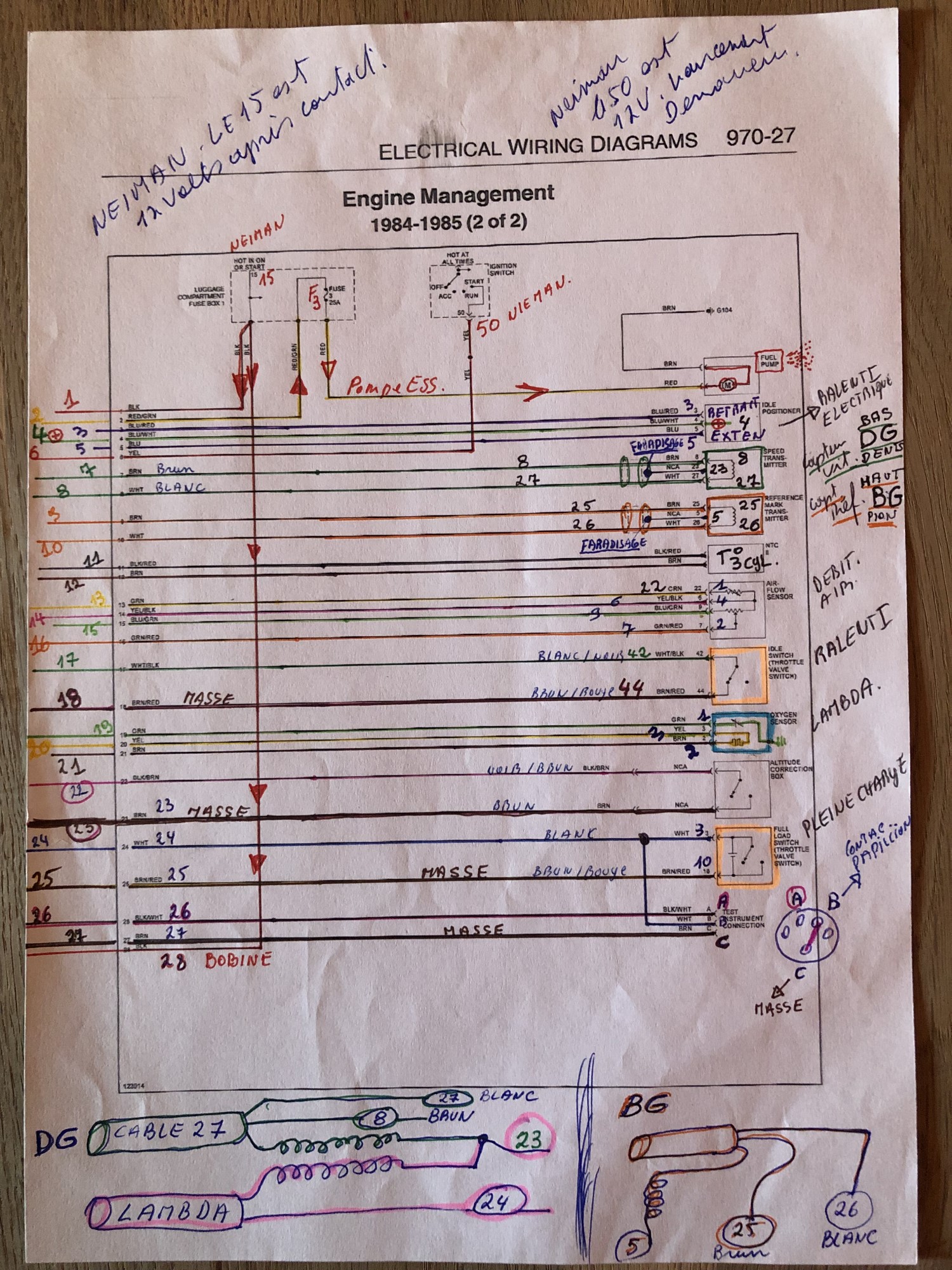

Deux schémas , deux pages qui se rejoignent pour ne faire qu'un seul plan . Sur le plan 970/26 extrême gauche est la représentation du motronic , j'y ai réinscrit les numéros des pins . La lecture du plan est très simple , pour exemple , injecteurs , nombre de 6 en haut de page la ligne verte est l'alimentation en 12 volts qui provient pour rappel de ce qui a été vu à propos du DME . Nous arrivons sur le DME en point 87 . La deuxième ligne des injecteurs pareil , suivre ce qui est en rose et nous arrivons avec un circuit pin 14 et un pin 15 sur le motronic . Pour faciliter le passage d'une page à l'autre, tout simplement reprendre la correspondance du numéro de ligne suivi et le reprendre en correspondance sur la page suivante , ensuite continuer le chemin . Partir donc d'un élément choisi page de droite extrême et aller jusqu'à la page de gauche sur le motronic . Pas plus compliqué de s'y retrouver . Dans la suite des chapitres, je vais reprendre tout en détails et plus lisible que cet ensemble .
