Elec 2
Posté le : 06/04/2026 par Hug 911.

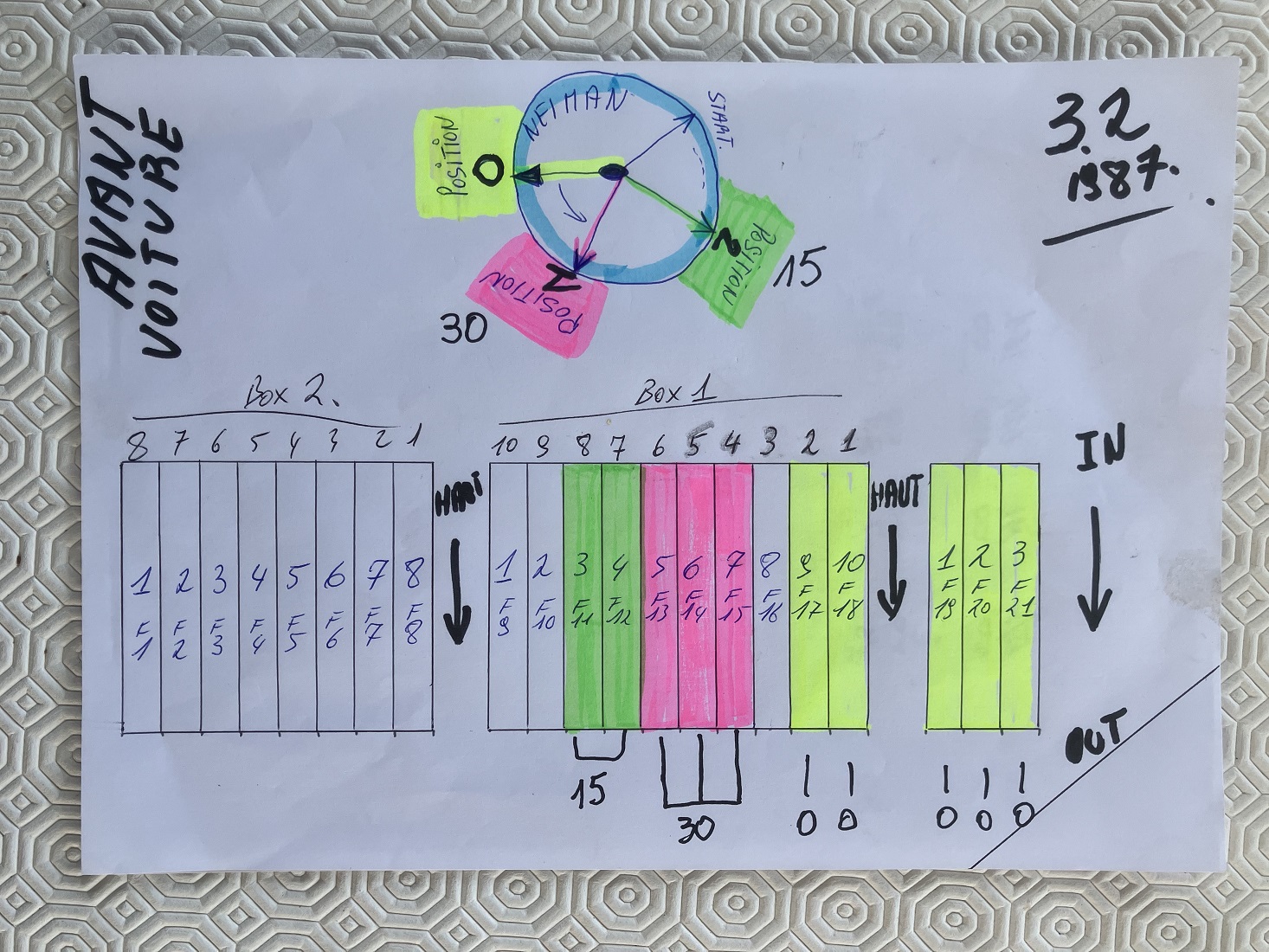

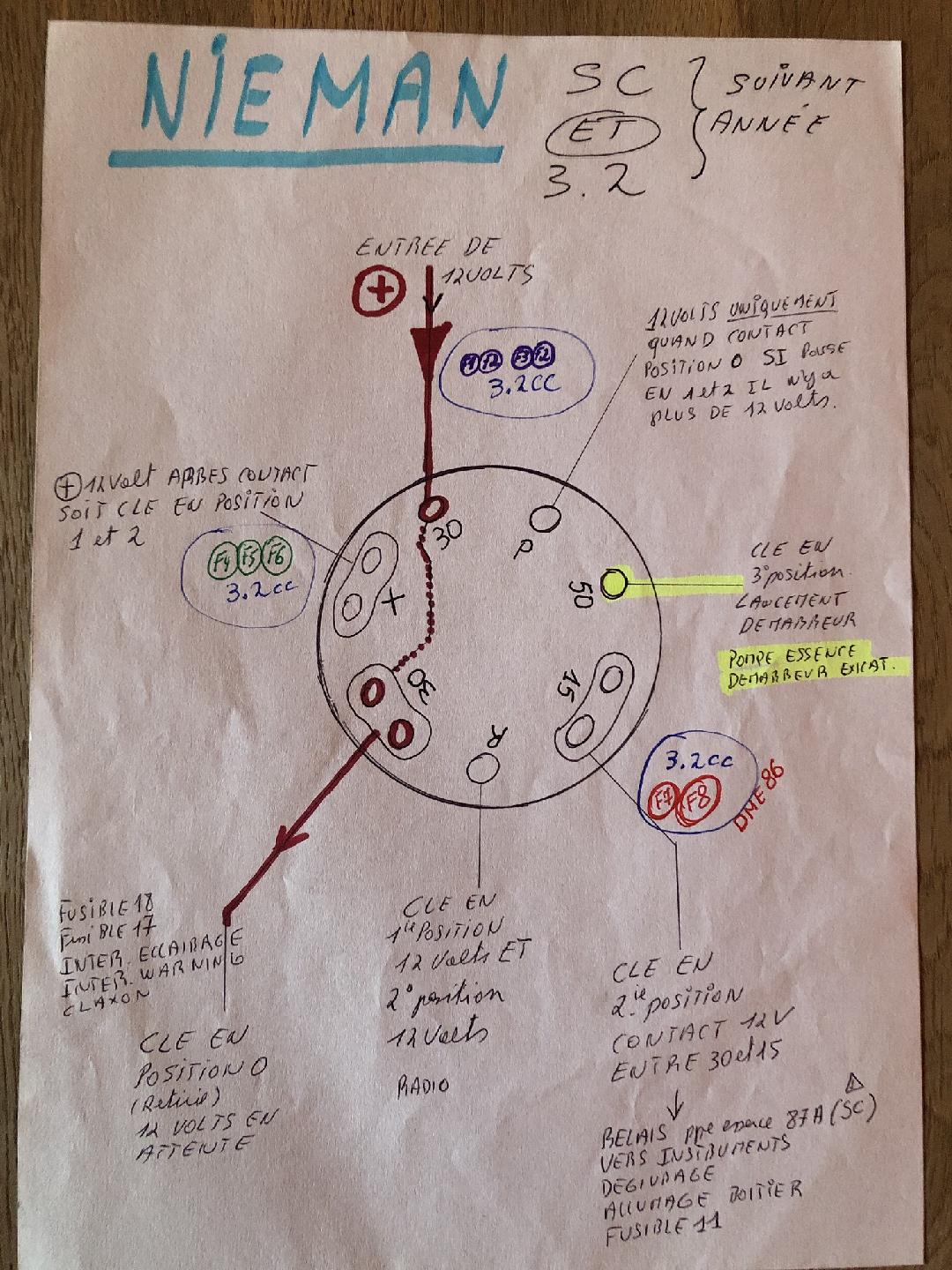

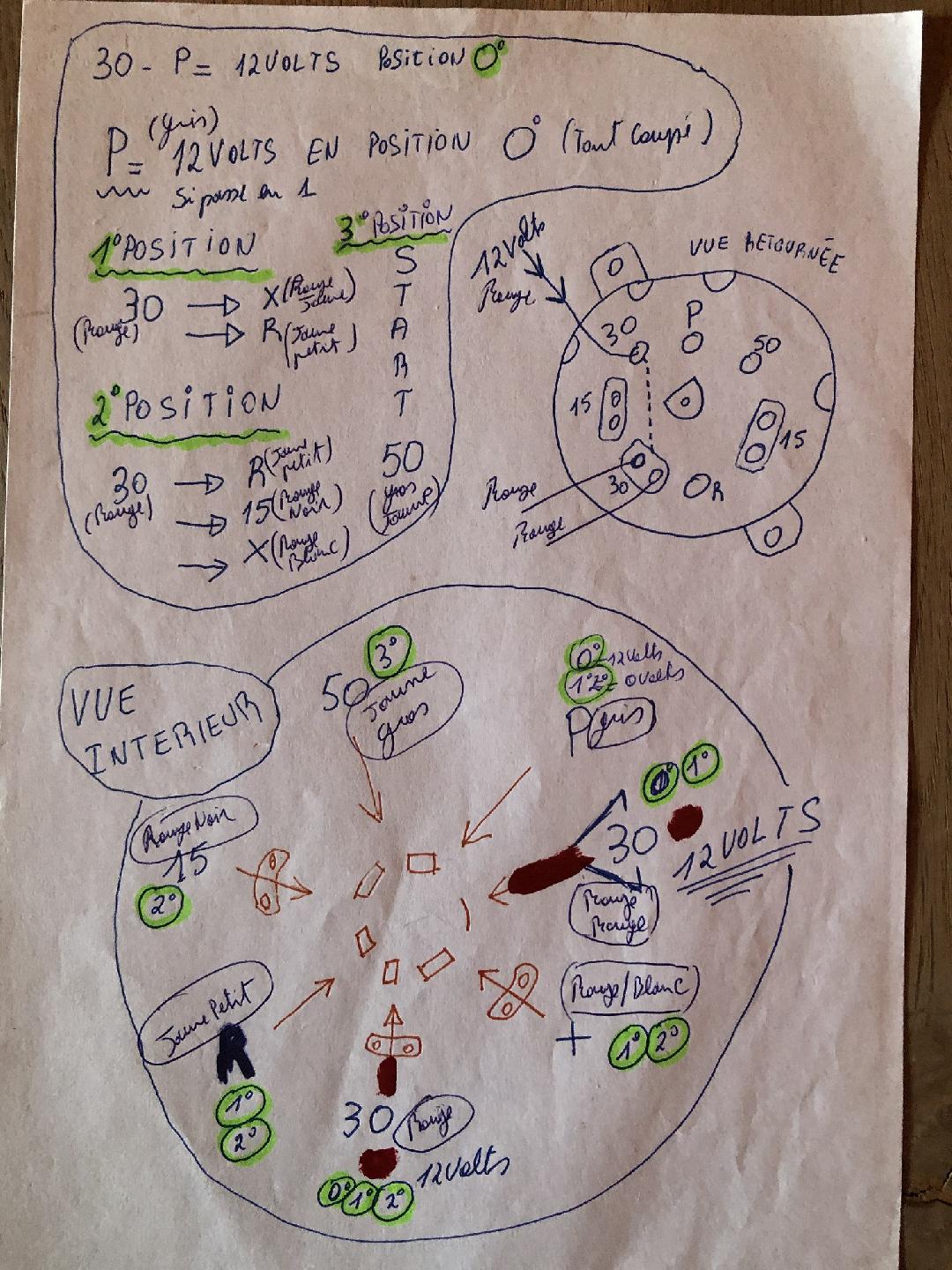

Schémas récapitulatifs des contacts et emplacements distribution de courant . Suffit de lire , le 12 volts de la batterie arrive au 30 et en fonction de la position de la clé de contact ,, il y a acheminement du courant vers les différents organes . Le 15 c'est du 12 volts en deuxième position de la clé , c'est 12 volts après contact . Lire et suivre pour la suite du X , P , R , ..........et le 50 , qui lui aura du courant quand la clé se trouve maintenue pour la position du lancement du démarreur . Toutes les distributions vont donc alimenter soit partie fusibles ou autre part sur la voiture en fonction des besoins .
