Elec 4
Posté le : 06/04/2026 par Hug 911.

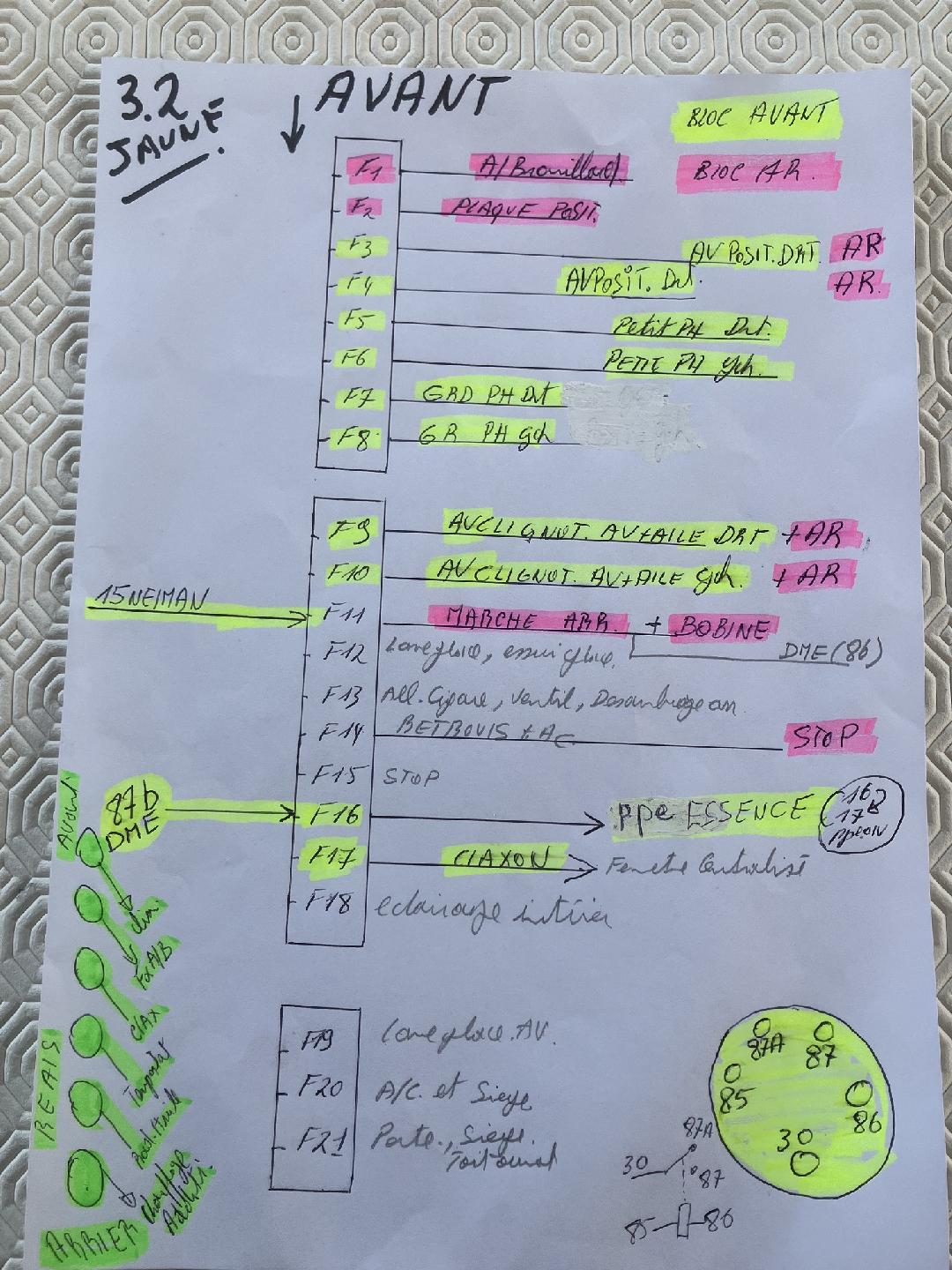

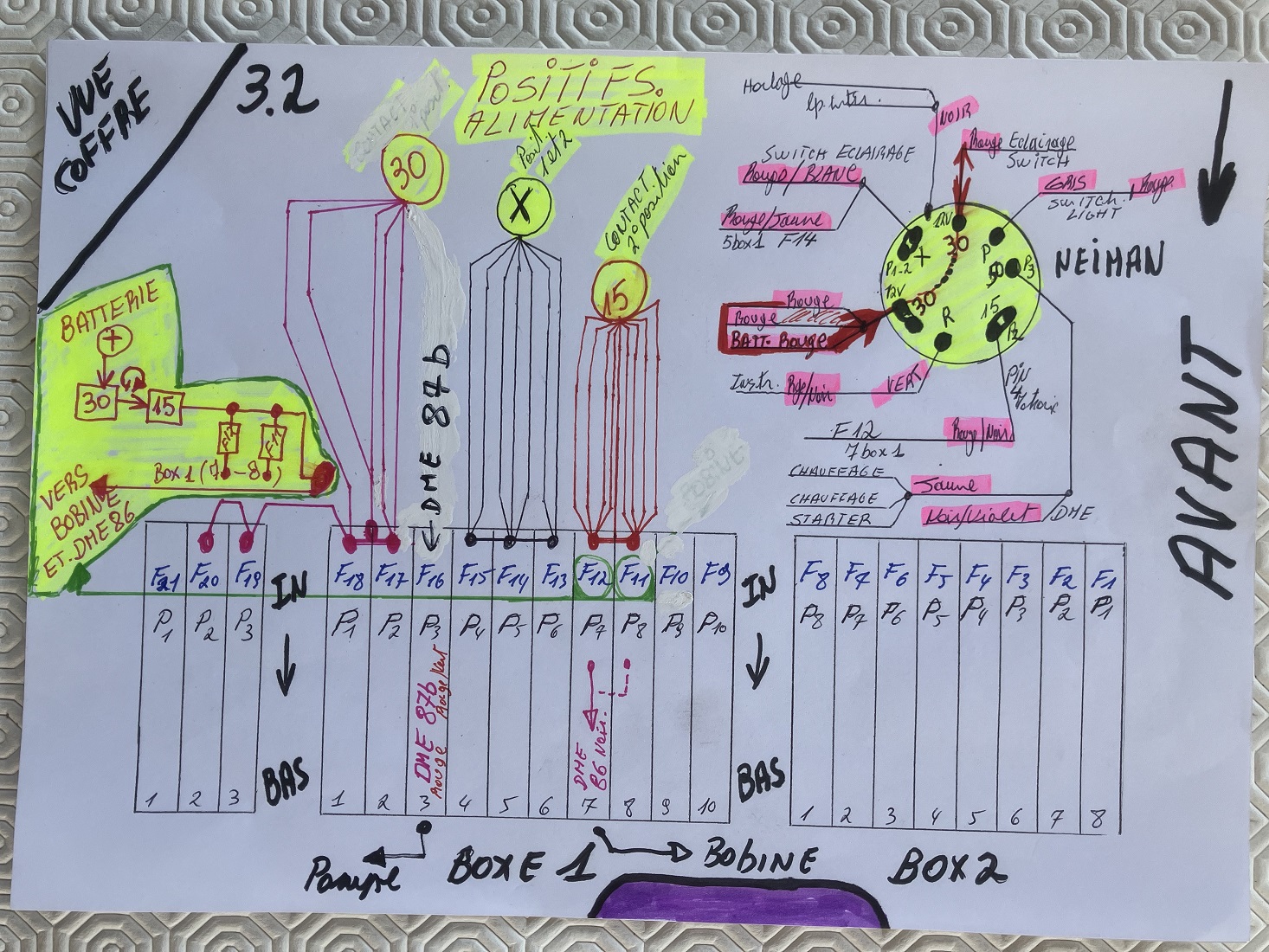

Encore des schémas privés et résumés . Suffit de lire , ce sont tout simplement les emplacements sur la boite à fusibles de ce qui est distribué par le neiman .
Pour rappel , le 30 , 15 , etc ...........

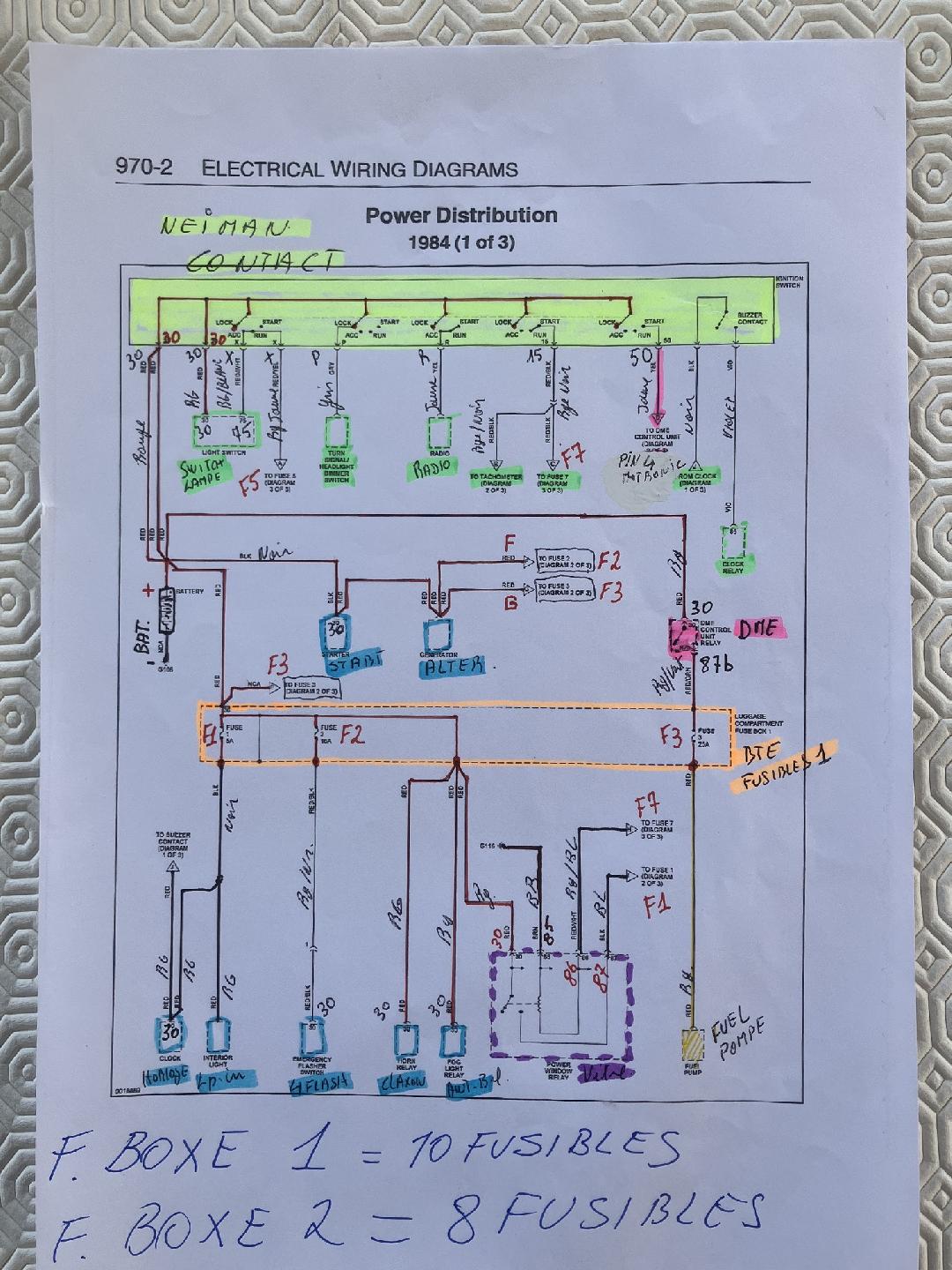

Un petit exercice pour maitriser la lecture d'un plan . Regarder le dernier schéma photo , intitulé ( Power Distribution 1 TO 3 ) , ce schéma est la distribution à partir du neiman des alimentations de courant . Le neiman est en haut de page , au milieu les fusibles .........et les endroits qui sont alimentés . Exemple pratique , tout en bas à droite , il y a la représentation de la pompe à essence , suivre de la pompe vers les fusibles ( nous remontons le chemin ) , fusible 3 qui est sur la boxe 1 ( donc Boxe 1 , c'est la boxe avec les 10 fusibles et il suffit de compter du premier au troisième , la documentation le nomme ( F1 trois ) mais aussi F16 qui permet de compter à partir de l'avant du véhicule le numéro 1 .................. jusqu'au 16 ième fusible .......si vous continuez............se termine au 21 . Au 16 iéme vous arrivez sur la position trois de la boxe 1 . Restons en à ce niveau qui a le but de savoir lire le plan d'origine .
Quand dans la documentation , concernant le test de pression d'essence , la procédure dit, ponter le F16 avec F17 ......... vous comprenez que c'est tout simplement mettre en direct le fonctionnement de la pompe .................. pas bien compliqué .
F16 égal F1 ( 3 ) ................en francais dans le texte F16 c'est le fusible qui se trouve sur la boxe 1 et en troisième position dans la boxe OU tout simplement compter jusqu'à 16 à partir de l'avant .
