Elec 5
Posté le : 06/04/2026 par Hug 911.

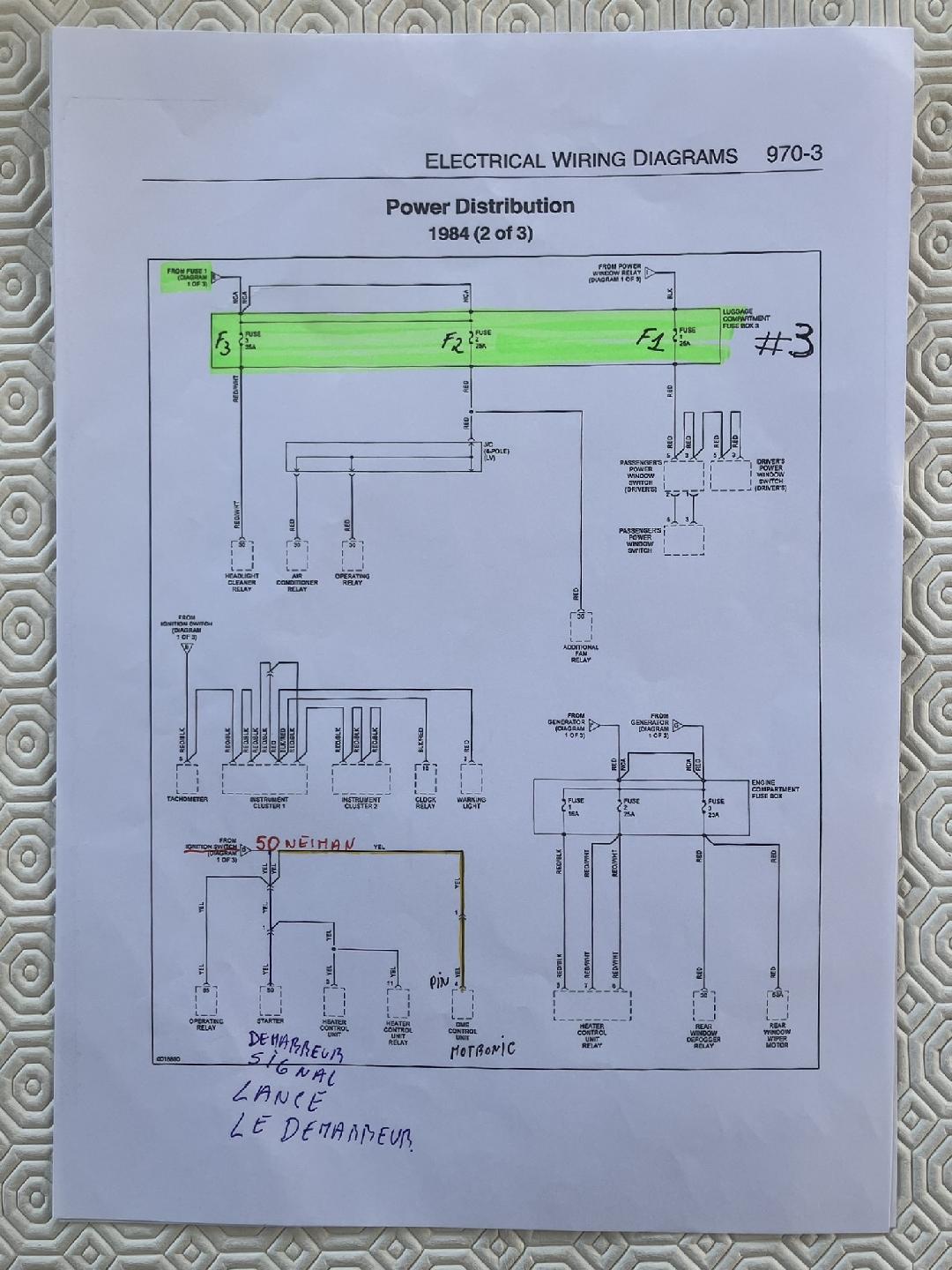

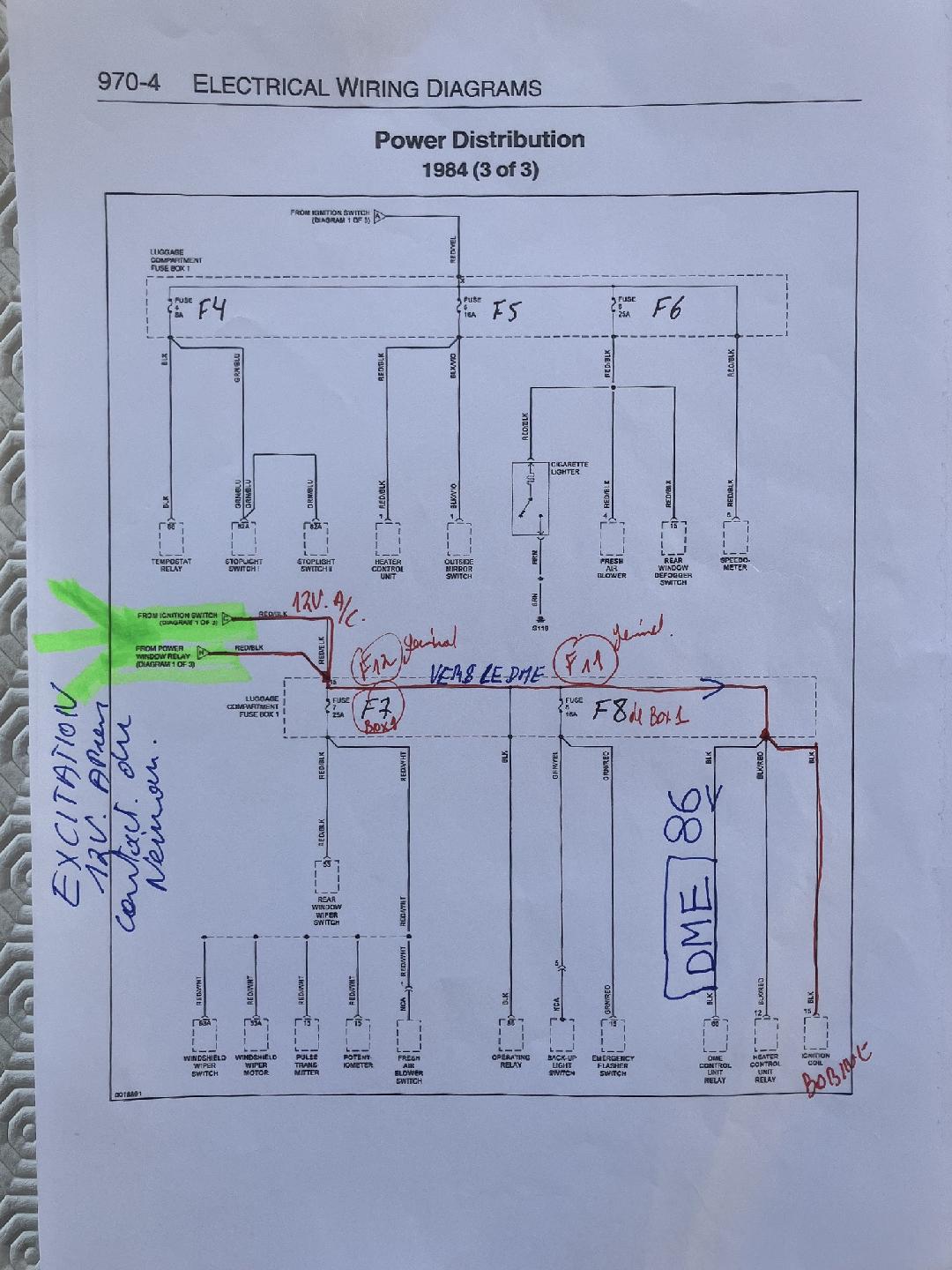

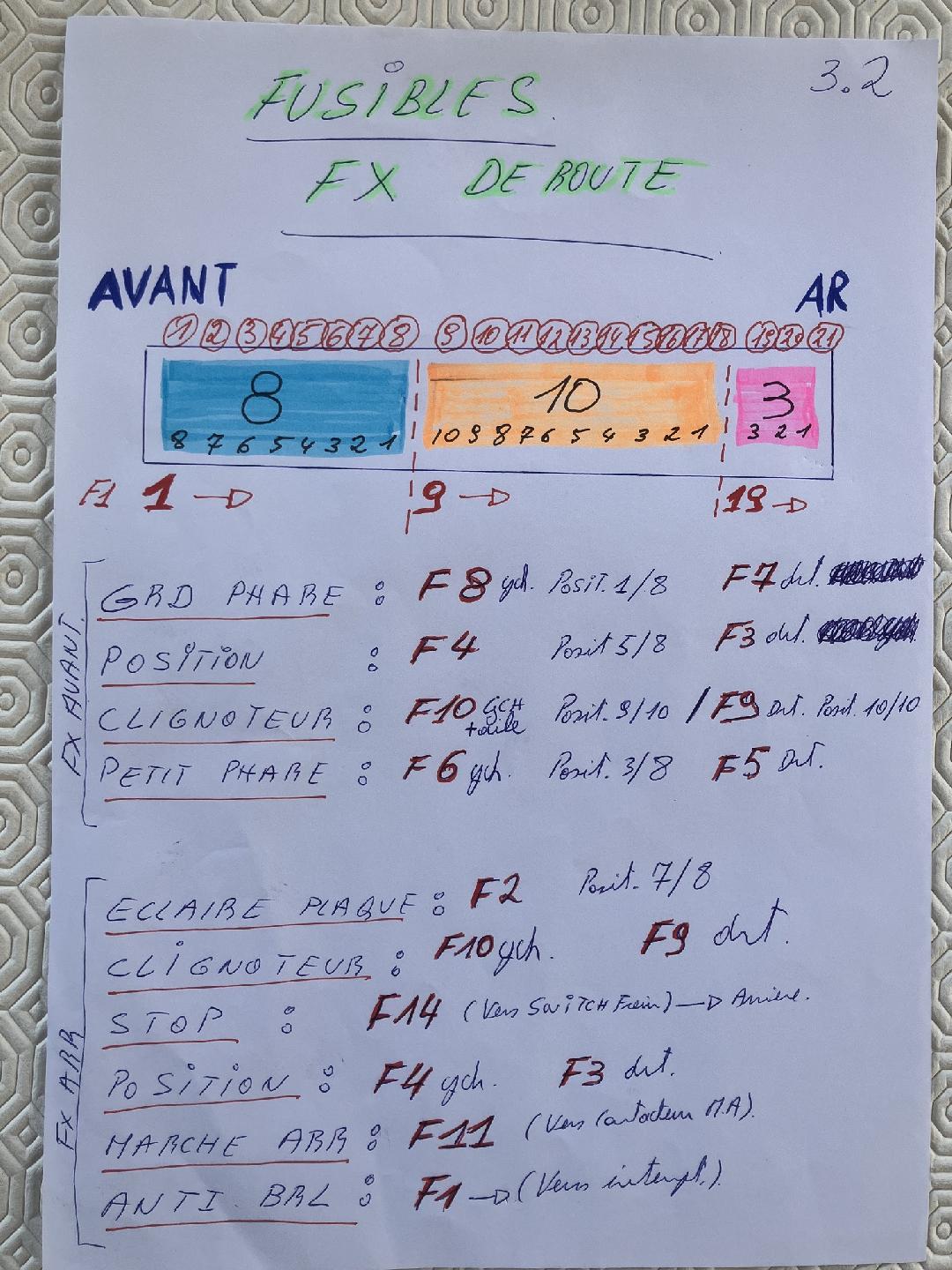

Ces schémas sont la suite de ce qui est de l'alimentation en partant du neiman . Sur le plan 2-3 , pour le démarreur ............ revenir sur le plan 1-1 et trouver le 50 comme expliqué qui n'est autre que la position lancement du démarreur , continuer le parcours sur le plan 2-3 et suivre jusqu'au démarreur . Avec le plan de 3-3 , donc le dernier plan qui traite des alimentations distribuées par le neiman , retour départ 1-3 ensuite passer avec le 15 ( qui est deuxième position de la clé comme déjà expliqué ) , se rendre sur ce plan 3-3 et suivre le parcours ( mis en rouge ) , il y a du 12volts entrée fusible position 7 , et fusible position 8 du bloc 1 , ensuite le parcours continue vers le DME en 86 et également sur la borne plus de la bobine . Ceci veut bien dire que l'alimentation de la bobine n'est pas générée par le DME mais bien par le neiman . Pour le 12 volts qui arrive aussi sur le DME en 86 nous verrons plus tard le fonctionnement détaillé du DME et ce qu'il alimente .
