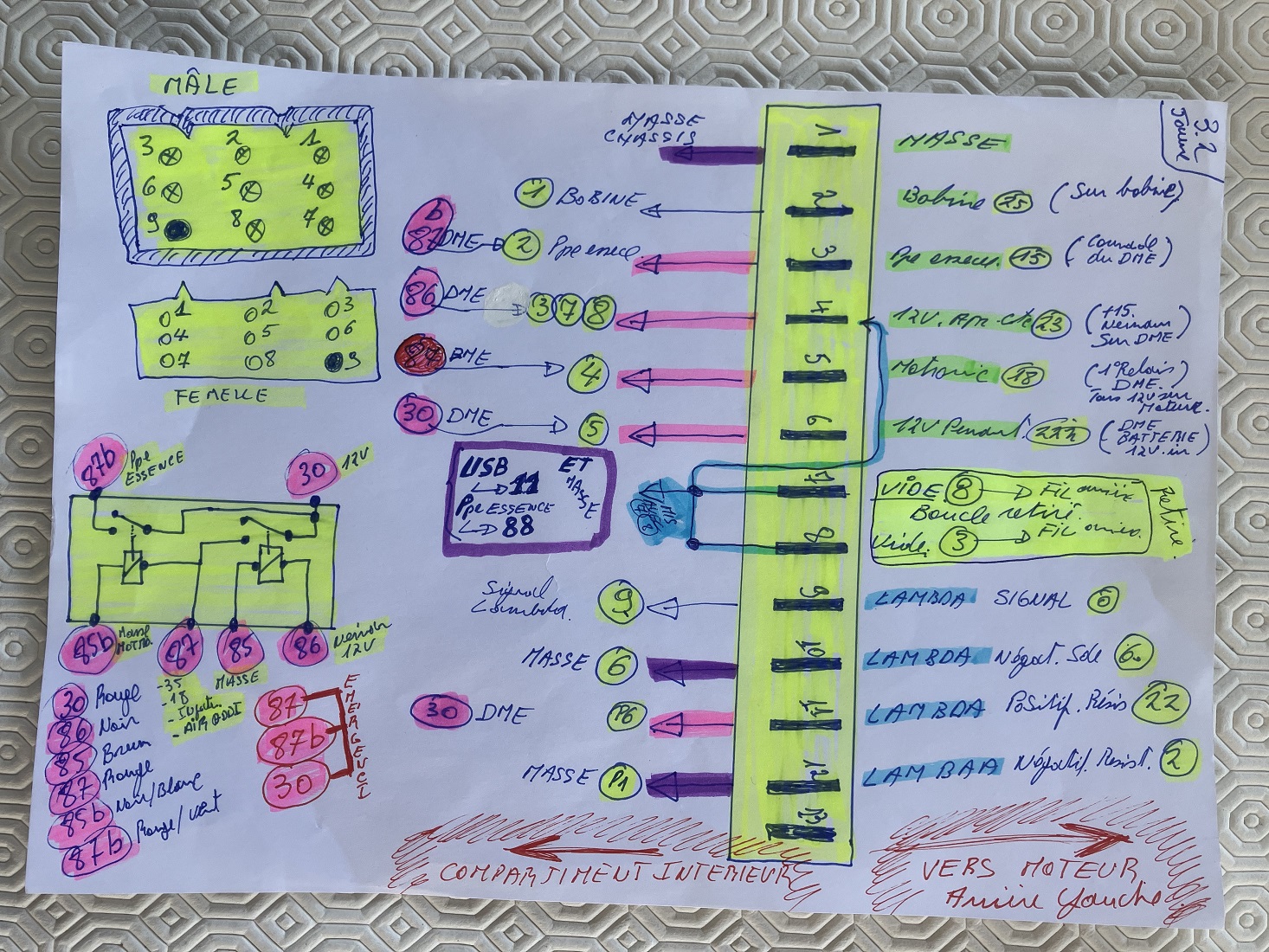

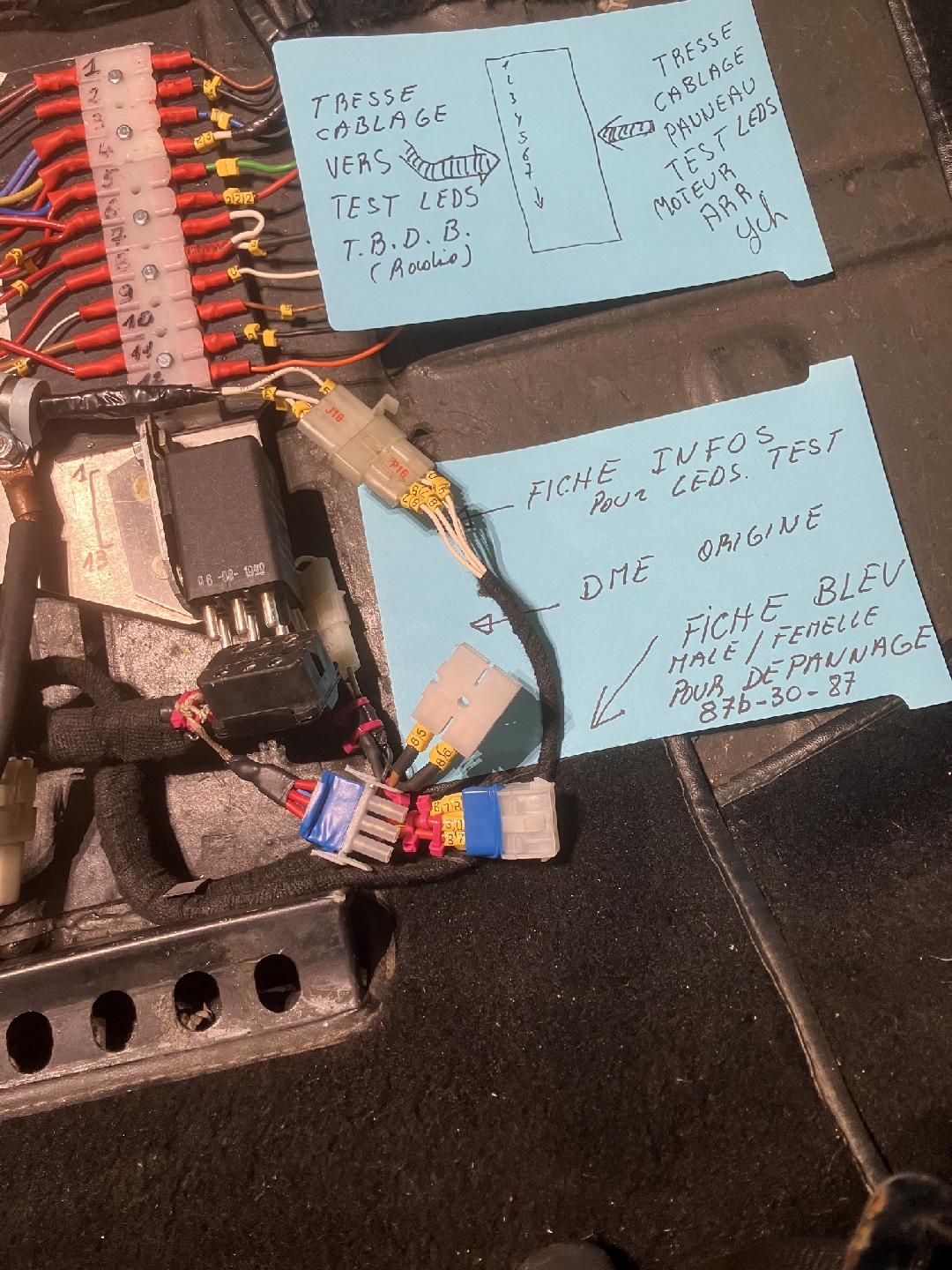

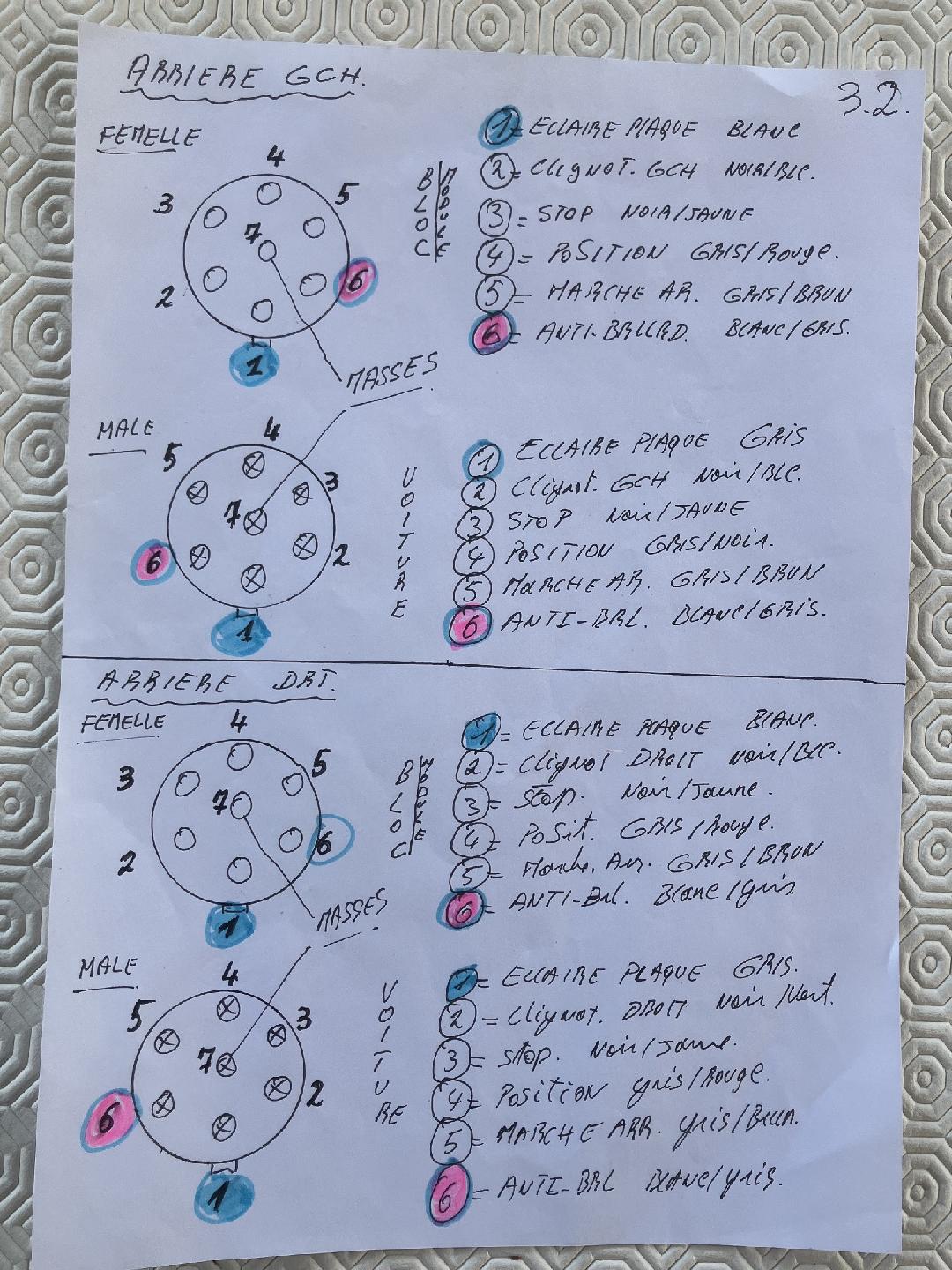

Pour info , plans perso et vue de la localisation du système ajouté , tout sous le siège conducteur . En regardant bien , j'ai aussi prévu comme j'en ai parlé précédemment ,de mettre une fiche en parallèle sur fiche du DME . Cette fiche est reconnaissable par la couleur bleue , en cas de panne du DME , pas compliqué , il suffit de le retirer , et tout simplement mettre les deux fiches bleues ensembles ( ceci branchera 30 , 87b , 87 ensemble ) . La barrette de connexion blanche est la centralisation des signaux pour les leds . En fait le module dans la voiture et celui dans le coffre moteur sont identiques et en parallèle , il n'y a que l'indicateur de richesse Lambda qui ne se trouve qu'à l'intérieur de l'habitacle . Ensuite j'ai placé en photo , un plan maison avec reprise des couleurs et emplacements sur les fiches qui concernent le raccordement des blocs feux arrière . Partie sur fiche , l'une mâle et l'autre femelle , qui se trouvent donc dans la cage moteur à gauche et à droite . Facile donc avec ce plan , de tester encore en cas de problèmes d'éclairage . Déconnecter fiche , mesurer etc ..................fermer les portes et soit souci côté feux ou circuit alimentation .
